Serie de Consejos sobre Revit – 001

¿Sabías que?

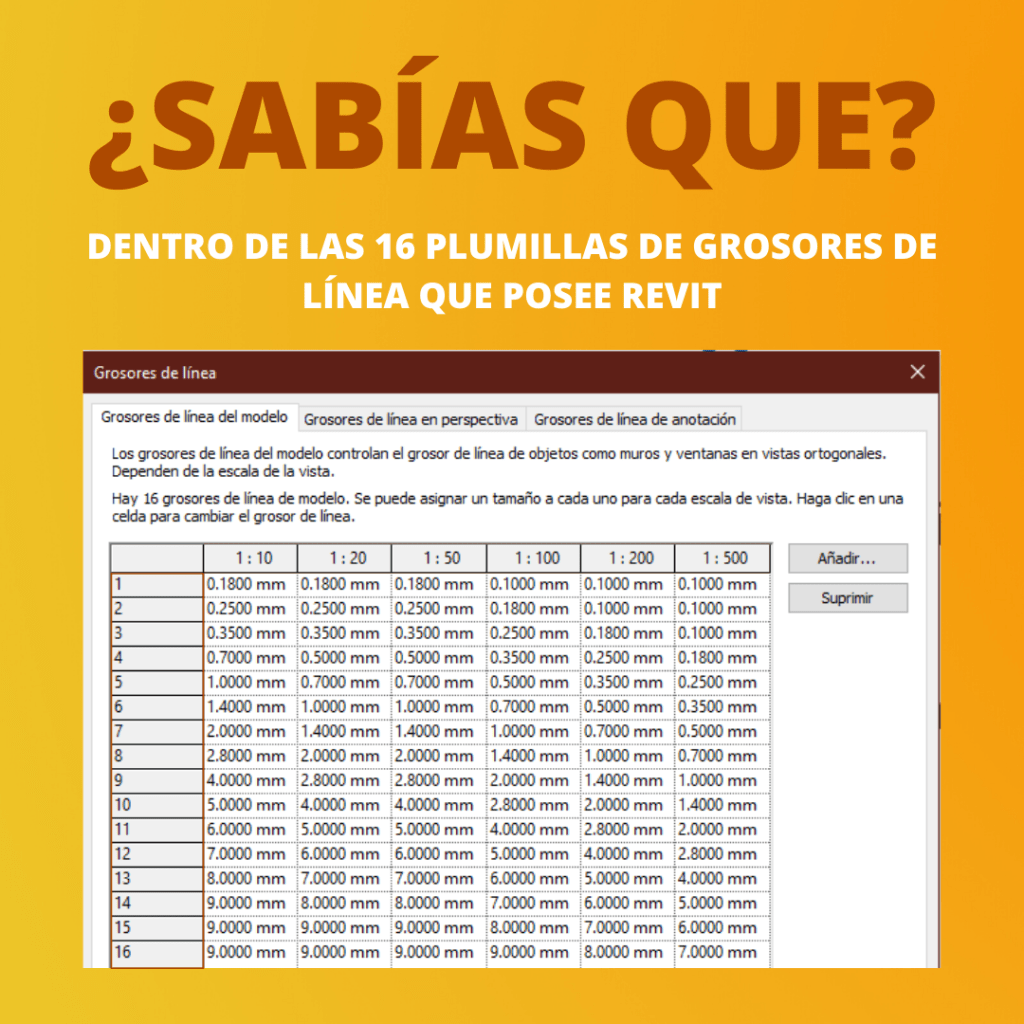

Revit tiene una serie de 16 plumillas que controlan los grosores de línea para vistas 2D, vistas 3D y anotaciones de forma independiente.
De estas 16 plumillas, las números 1 y 2 tienen además funciones específicas que no se mencionan mucho y que pueden hacer mejorar tu gráfica de sobremanera.
La plumilla 1 controla el grosor de línea de los patrones de relleno, o más conocidos como hatch si eres usuario de AutoCAD.
La plumilla 2 controla el grosor de línea de los patrones de rellenos de la herramienta techo, aquella que utilizamos para modelar cielos falsos o modulares.

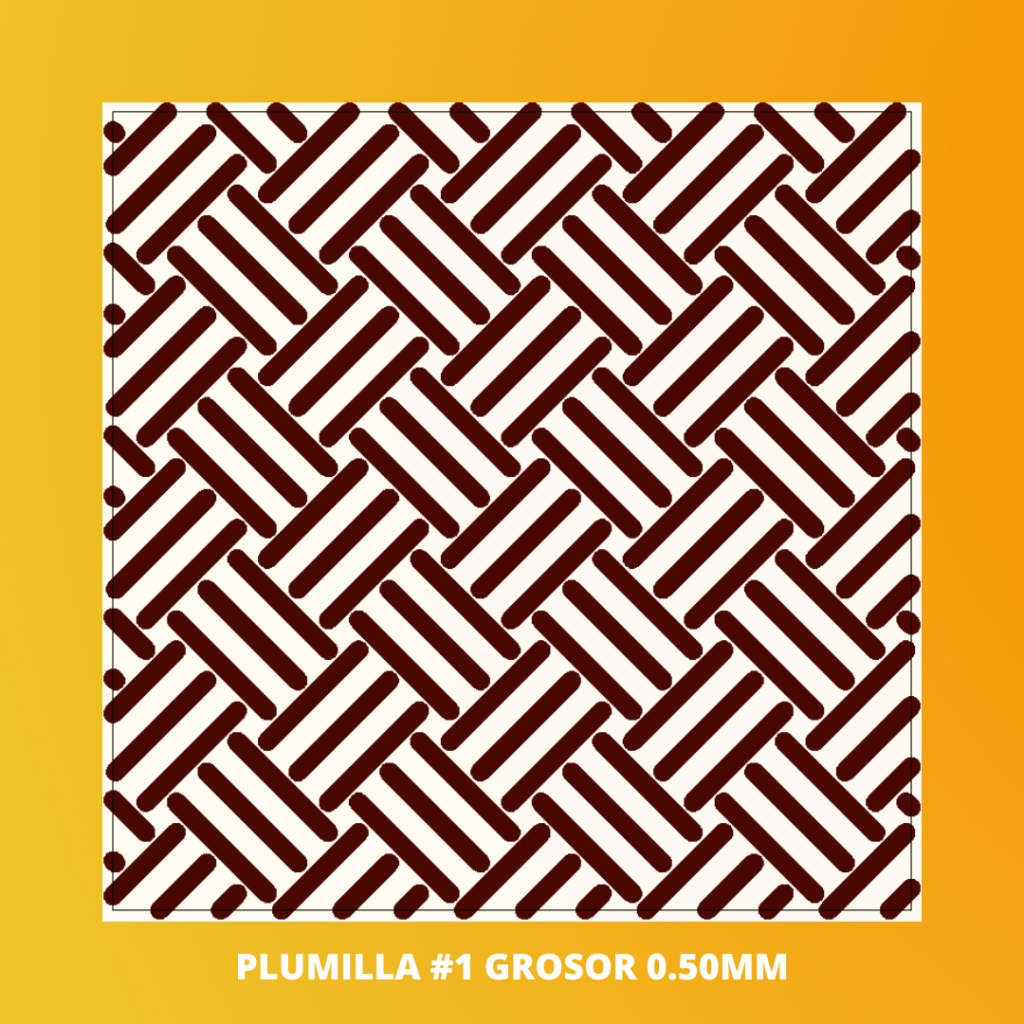

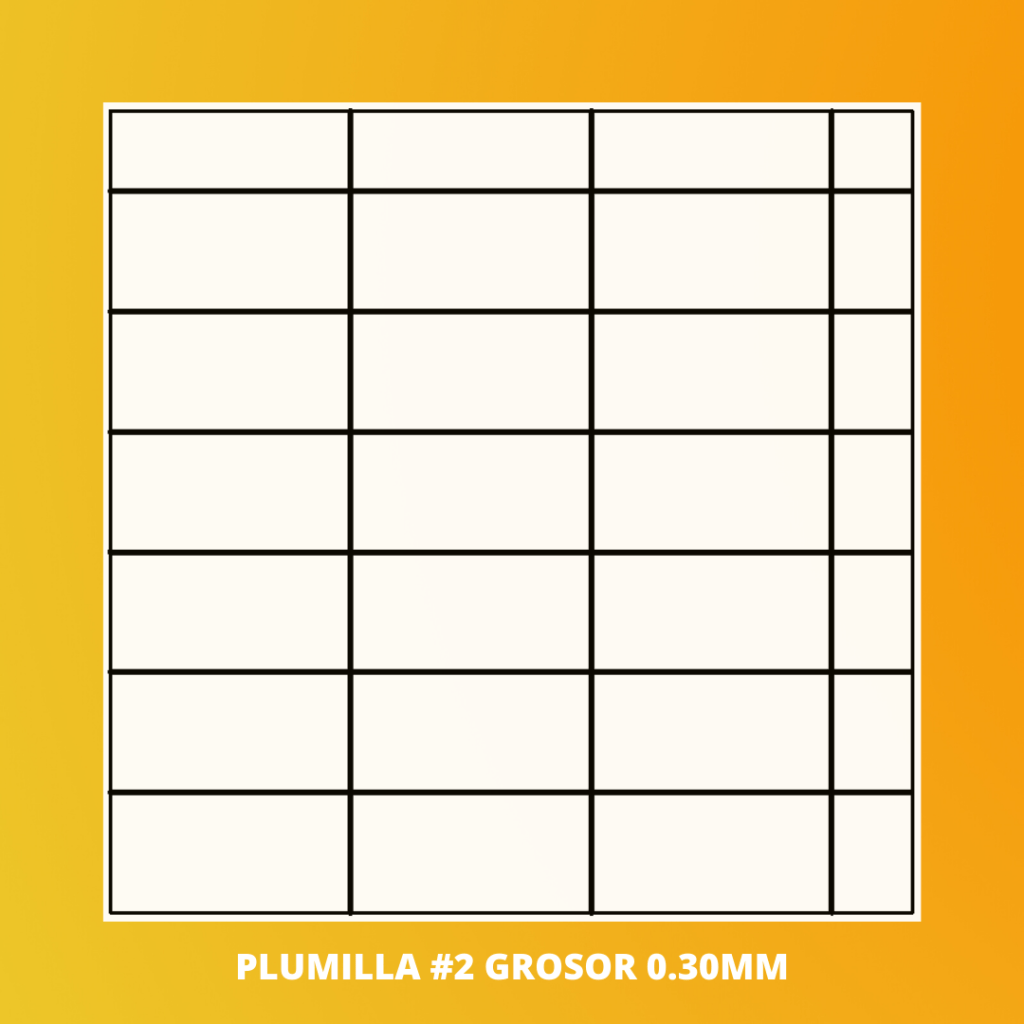

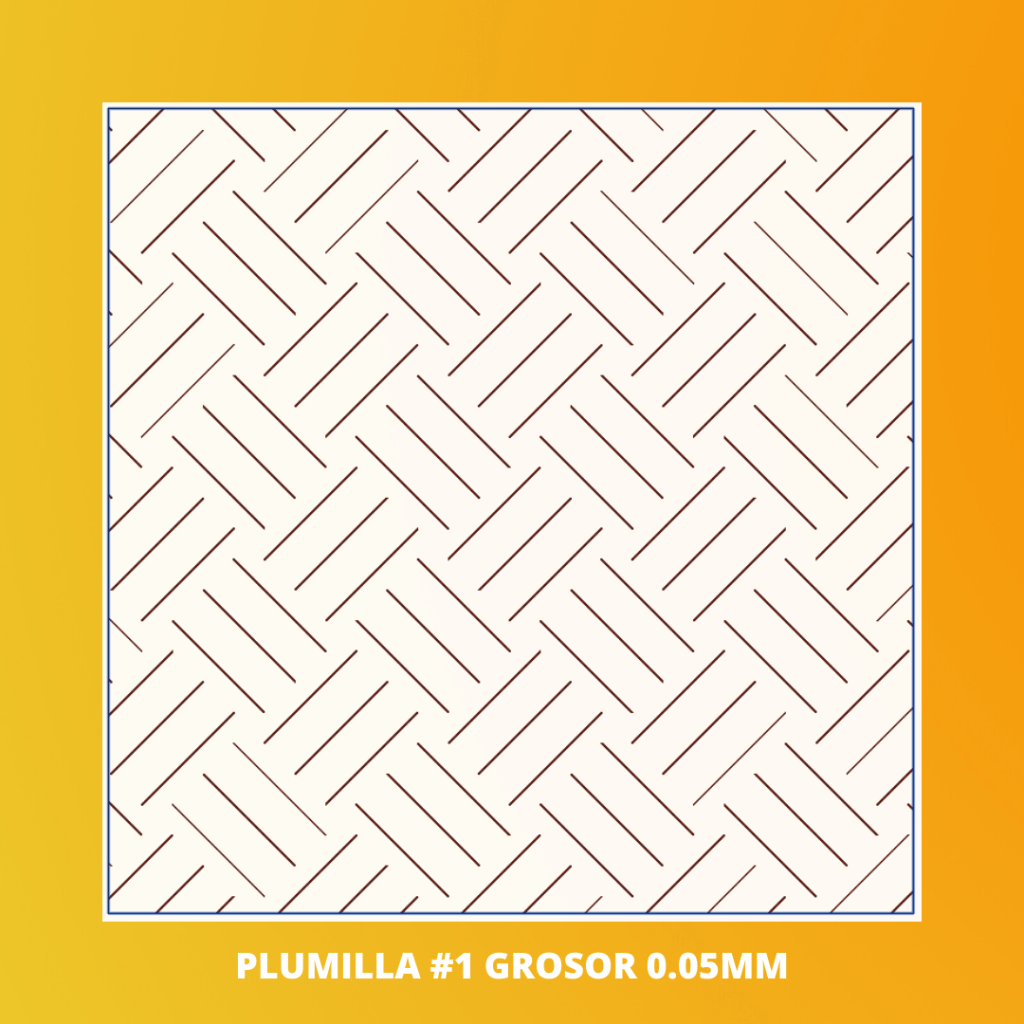

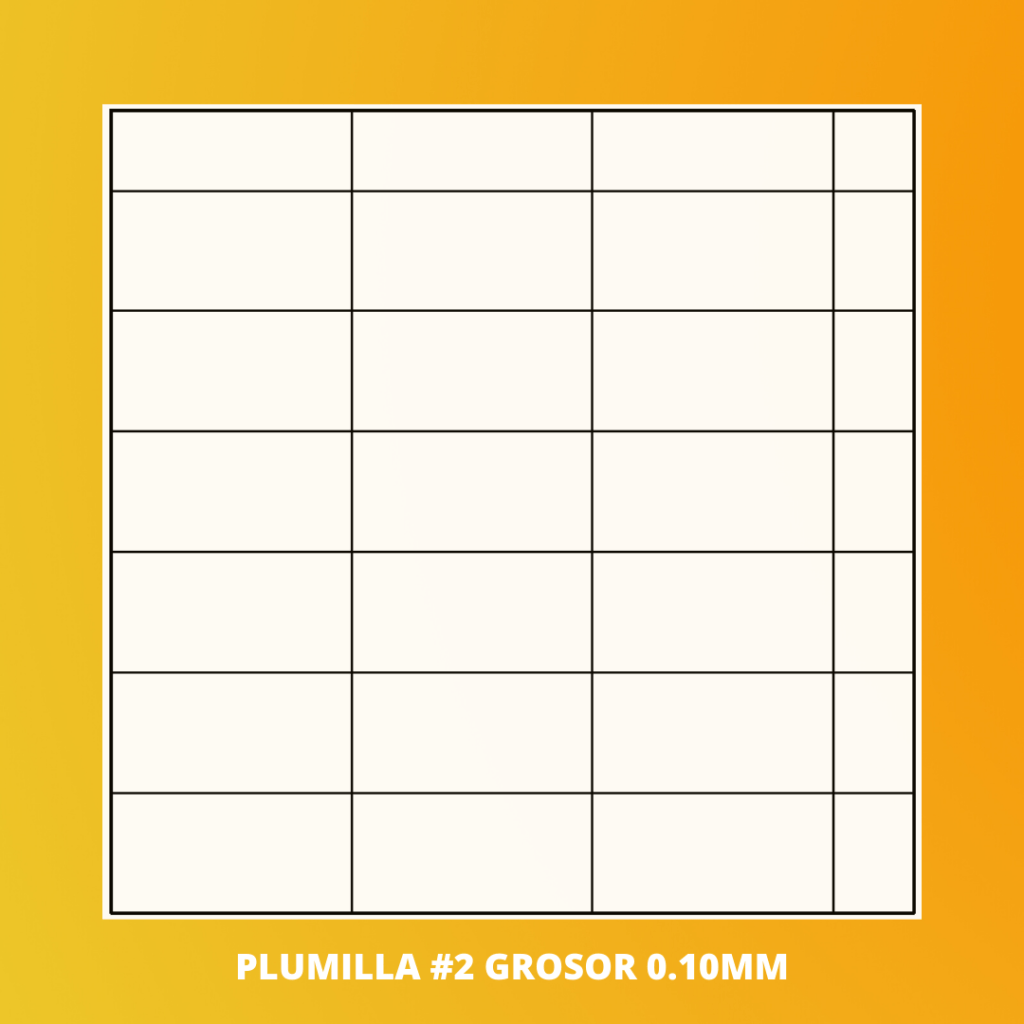

Te dejo unas imágenes para que veas el resultado de tener las plumillas 1 y 2 con grosores excesivos.
Dicho esto, te recomiendo siempre tener definidas estas 2 plumillas con grosores MUY FINOS para que estos elementos, como los hatch, se vean sutiles y no saturen la gráfica de tus planimetrías.
Recuerda que el grosor es anotativo y será el grosor de la línea real a la hora de exportarse a PDF o imprimir el documento, y el grosor mínimo que permite Revit es 0.025 mm.
Y tú, ¿has modificado los grosores de línea de Revit para mejorar la expresión gráfica? Si necesitas consejo sobre ello, puedes comentarme para armar una publicación sobre ello.
