Serie de Consejos sobre Revit – 005
¿Sabías que?

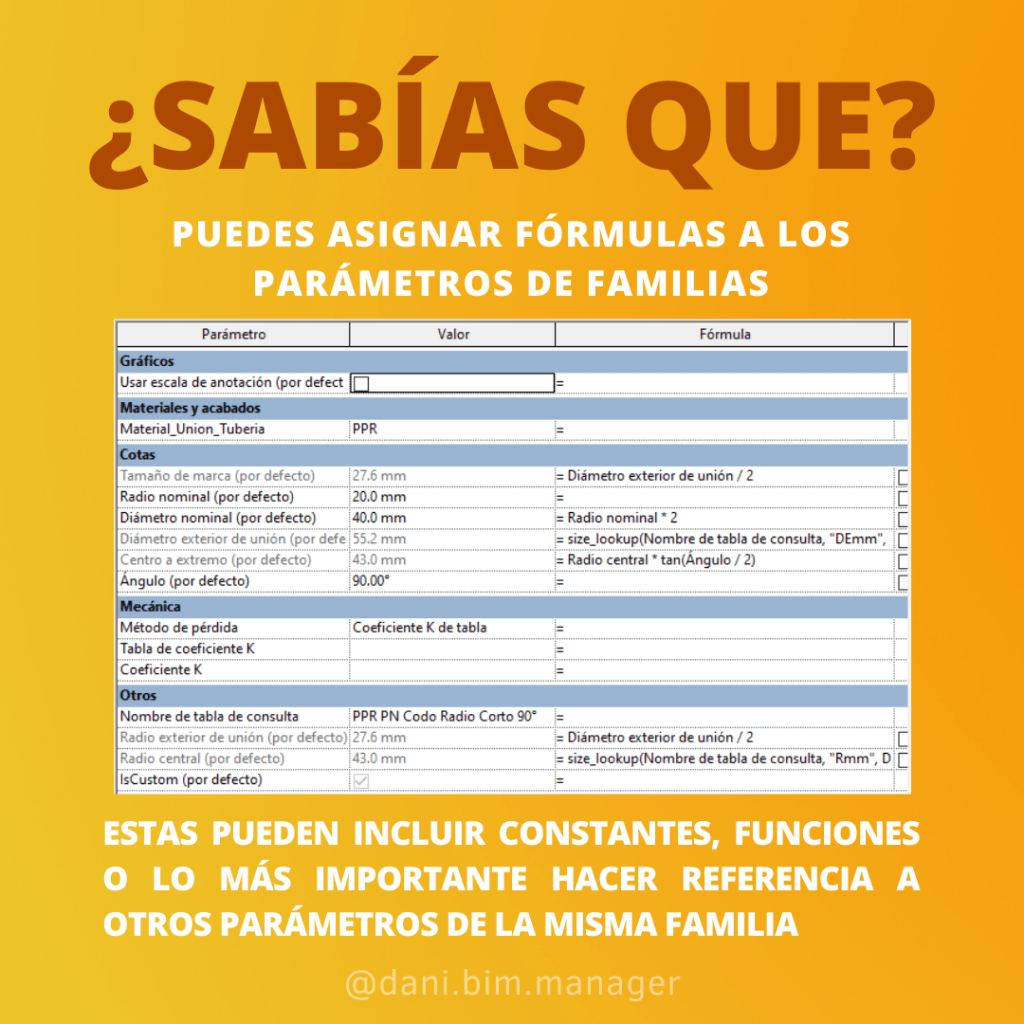

En Revit puedes definir todo tipo de fórmulas y funciones en los parámetros tanto en modelo como en familias donde se pueden utilizar otros parámetros como variables fácilmente.

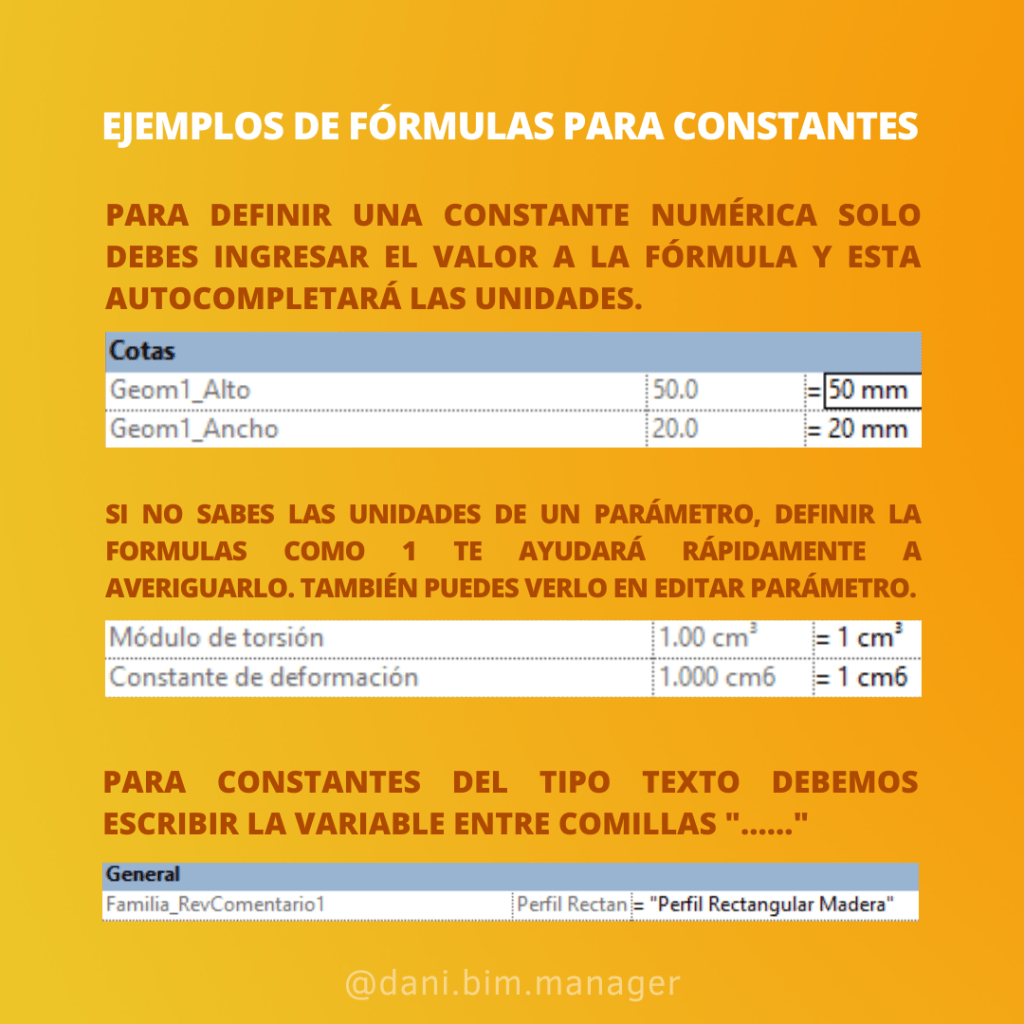

Dentro de las fórmulas de los parámetros de familias puedes definir valores constantes como Ancho = 300mm, así ese objeto tendrá siempre una longitud de 300mm en el ancho o lo que restringa la cota, esto funciona en familias y parámetros globales de un proyecto.
Un gran potencial está en las funciones algunas tan clásicas como redondeo Round (X), Roundup (X) y Rounddown(X), cada una con un funcionamiento distinto en los decimales, otras funciones de trigonometría, formulas condicionales, entre otras. Te comparto el enlace a Revit Forum: Revit Formulas for «everyday» usage donde podrás una gran cantidad de funciones y operadores que podemos utilizar.
Algunos consejos importantes para evitar errores antes de usar formulas:
- Al hacer referencia a otros parámetros debes escribirlos tal como aparecen respetando mayúsculas, minúsculas, espacios, símbolos e idioma.
- El resultado de la fórmula debe coincidir con las unidades o tipo del parámetro, por ejemplo: longitud, área o volumen, texto, si/no boolean, entre otros.
- Si un parámetro está asociado a 1 sola variable este puede modificarse al cambiar el valor de la variable o el parámetro.
- Si un parámetro está asociado a 2 o más variables este queda bloqueado – en gris – y solo puede modificarse al cambiar las variables que lo definen.
- Para escribir constantes del tipo texto debemos escribir la variable entre comillas «texto»
- Las fórmulas condicionales nos ayudan a evaluar y decidir qué hacer en caso de que se cumpla o no alguna(s) condición(es), evaluar rangos de valores o errores de modelado como ejemplo condicionar no tener longitudes mayores a lo fabricable o valores fuera de catálogo

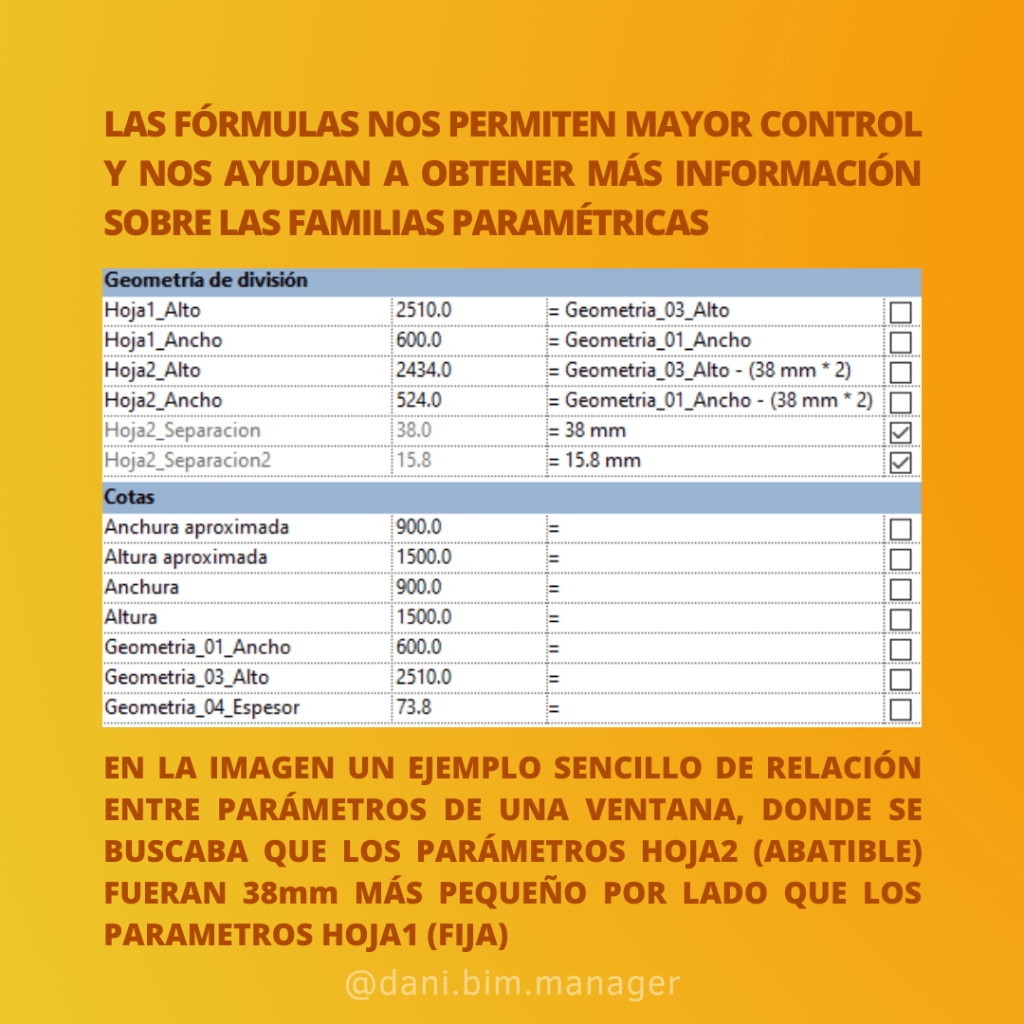

Agregar fórmulas a las familias paramétricas es fundamental para mejorar el control y la gestión de información de familias complejas, crear catálogos de elementos e inclusive utilizar tablas de consultas, que vendrá en otra publicación.
Has visto en internet esas familias como puertas que con 1 clic van cambiando el diseño como puerta simple, vidriada, en arco, etc, esas familias son combinaciones de familias anidadas y formulas. Ahora bien, si te acercas al lado de la automatización esto será parte del salto deberás dar.
Danitza Abrigo, Concepción, Chile
Post original en mi cuenta de Instagram @dani.bim.manager
