Usos BIM – Asoleamiento e Iluminación Natural

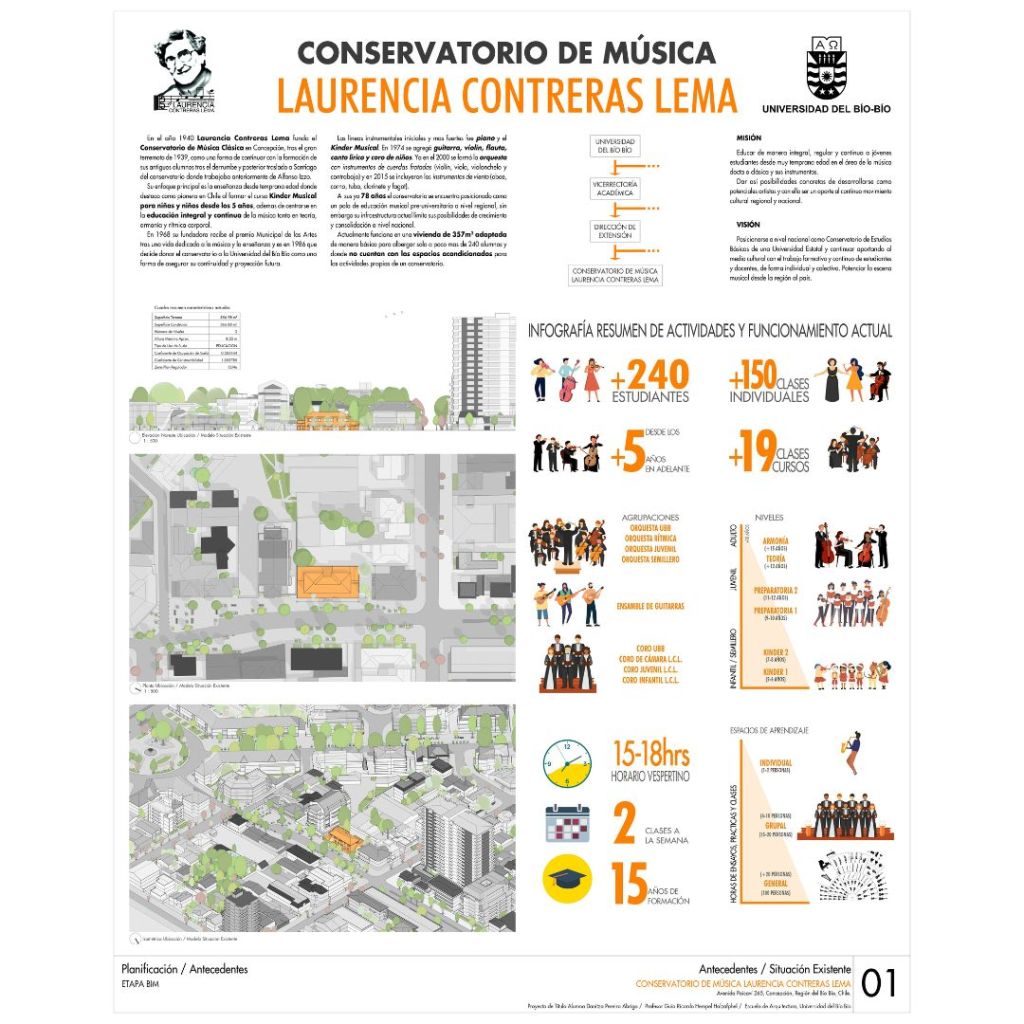

Proyecto de Titulo Arquitectura – Conservatorio Laurencia Contreras Lema, Paicaví 265, Concepción
Este estudio de asoleamiento fue realizado durante las fases de diseño conceptual y de anteproyecto con el fin de tomar decisiones tempranas para optimizar el uso de la iluminación natural en un contexto urbano, todo enfocado en mi proyecto de finalización de carrera de arquitectura. Acá yo tenía unos años trabajando en modelación y coordinación BIM así que centré estas metodologías al diseño del proyecto como una herramienta más de desarrollo, aunque no fuera requisito de la entrega del título, para mí era más eficiente usar BIM.

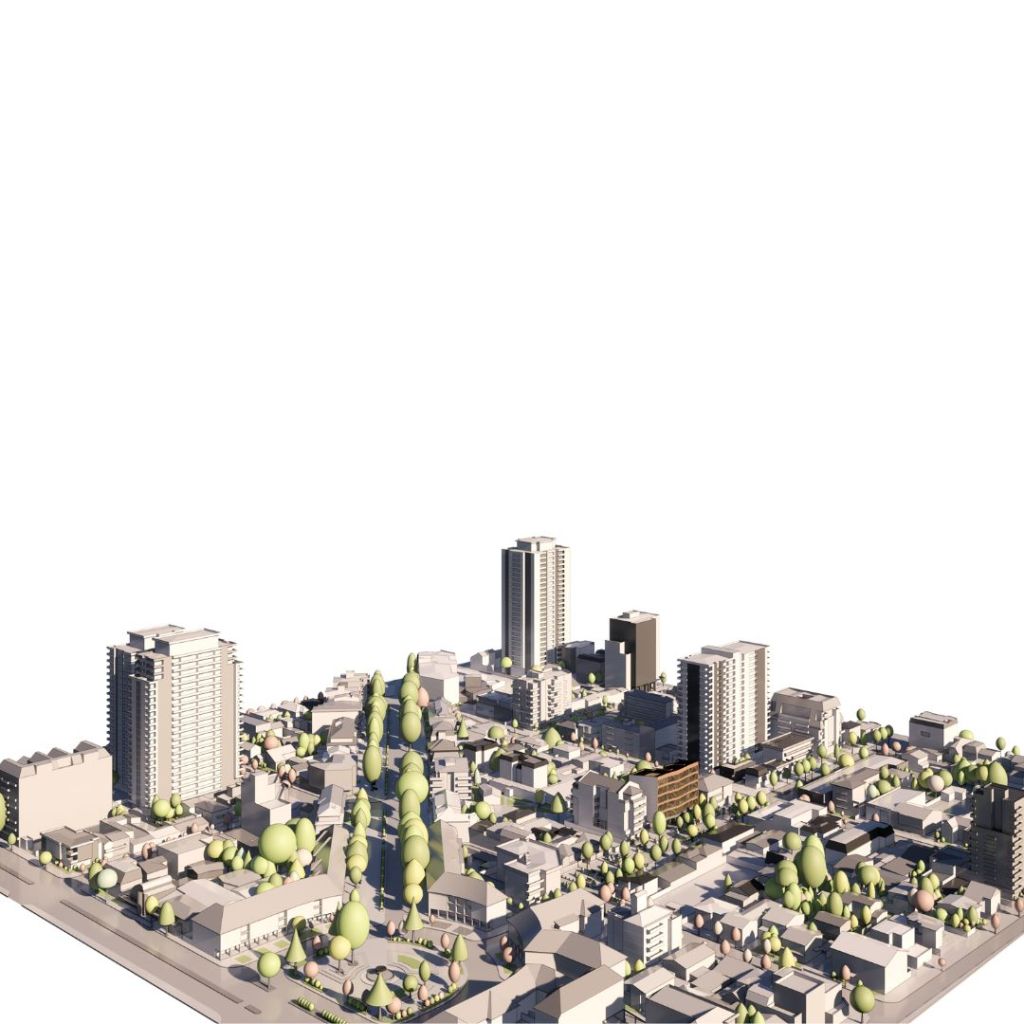

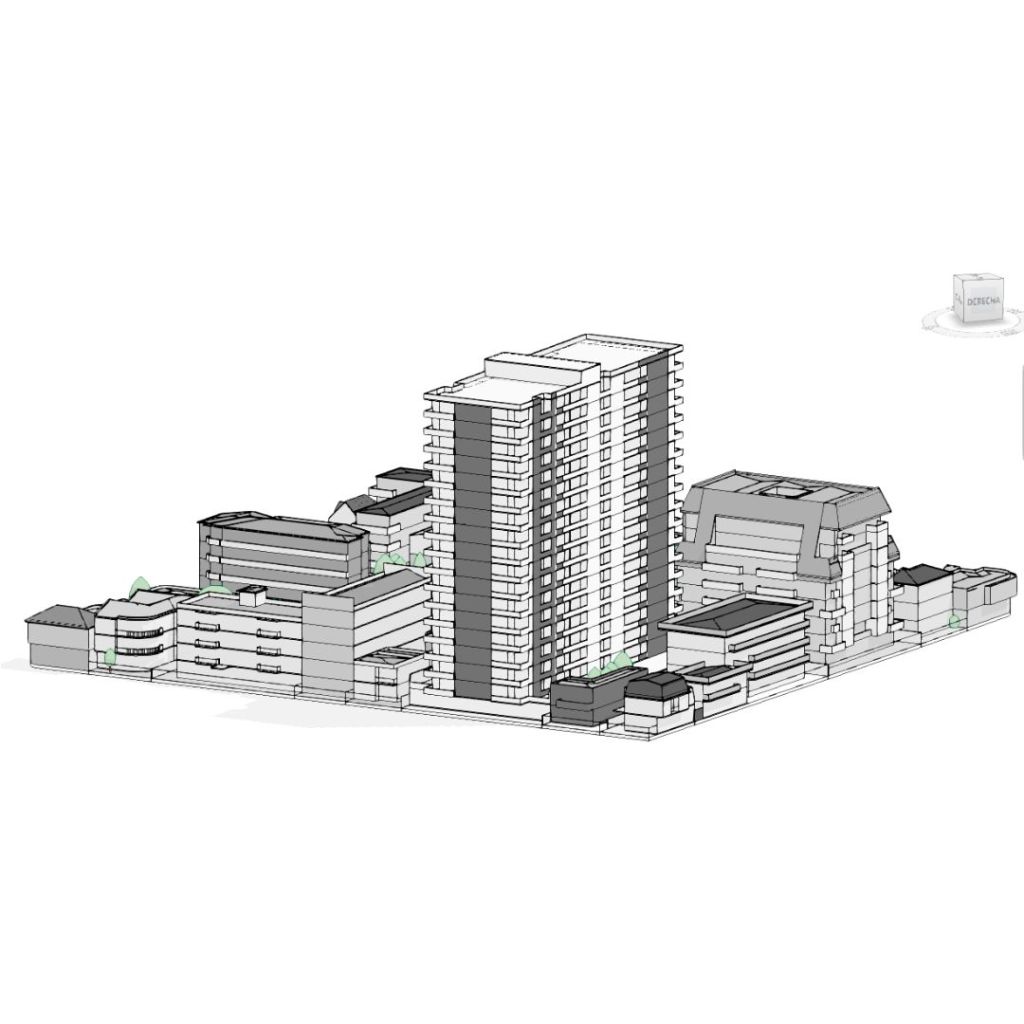

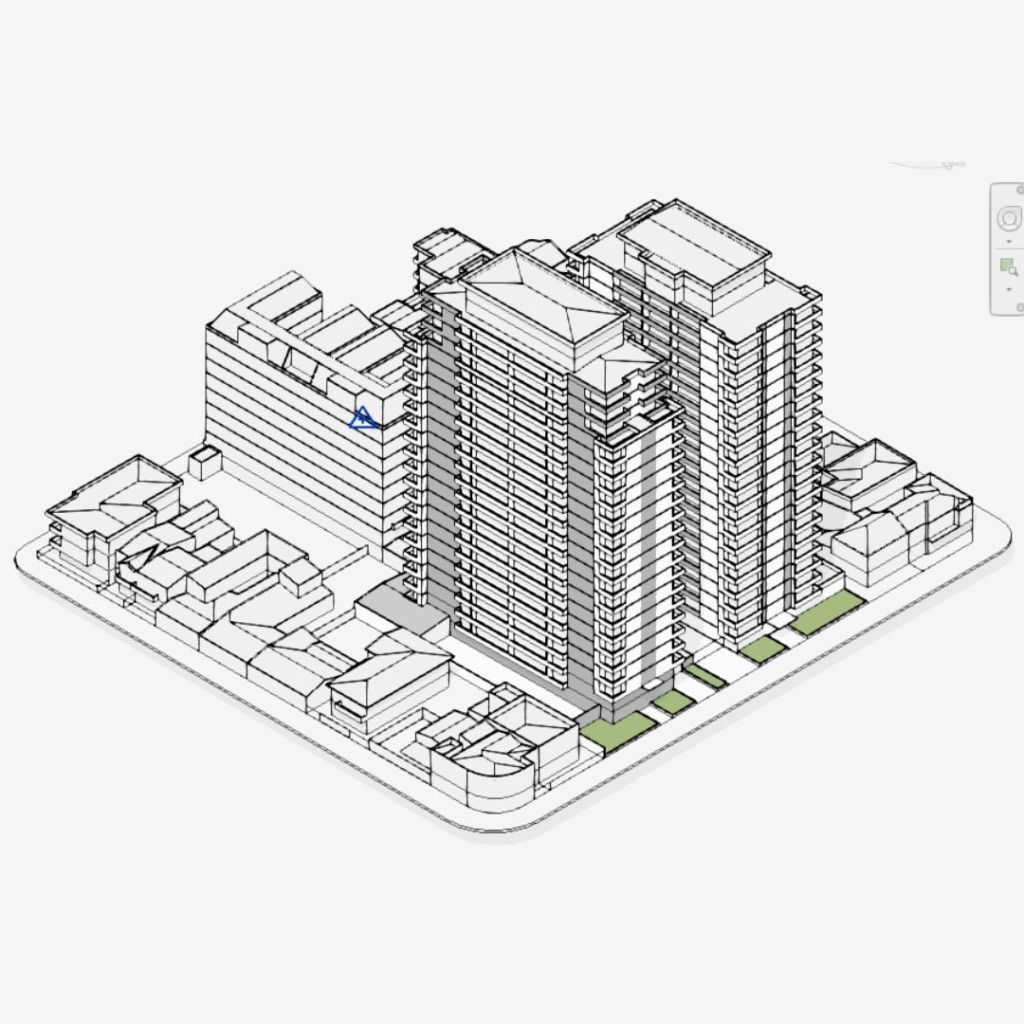

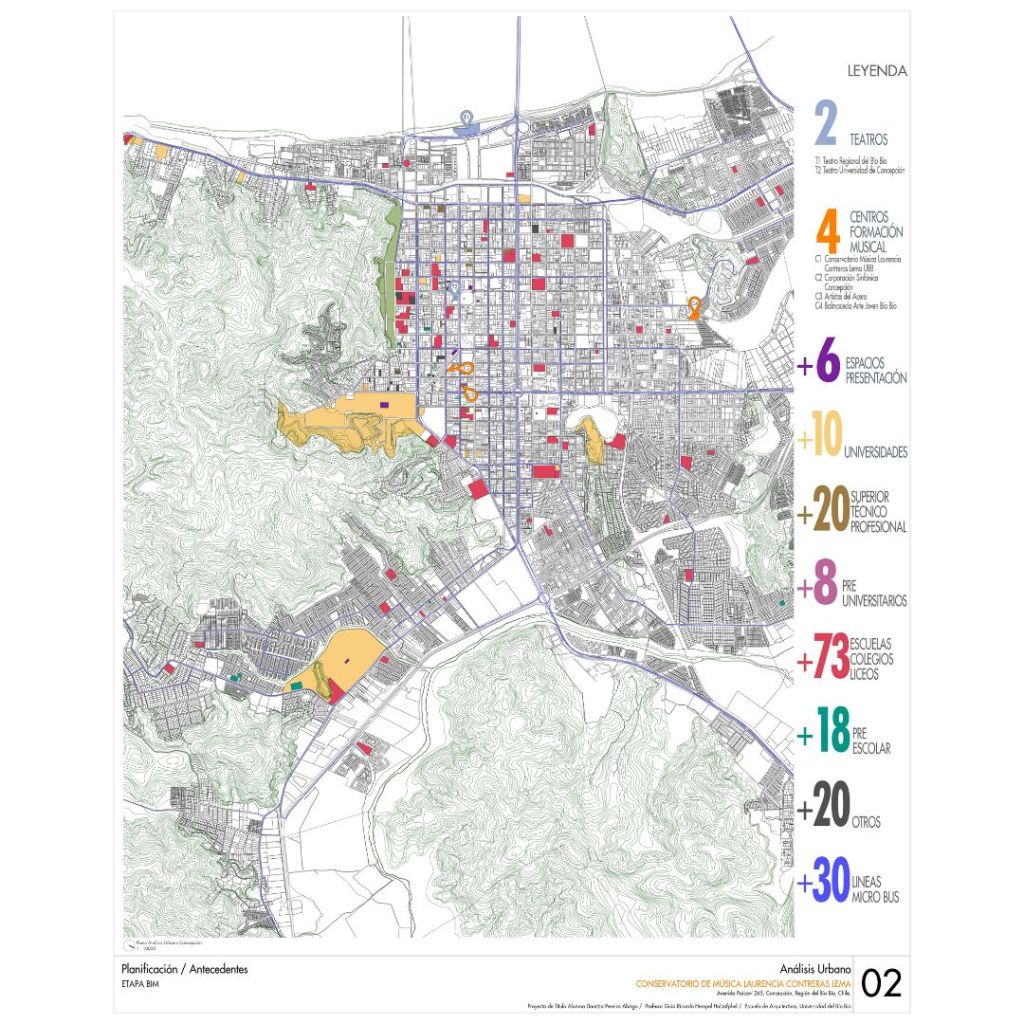

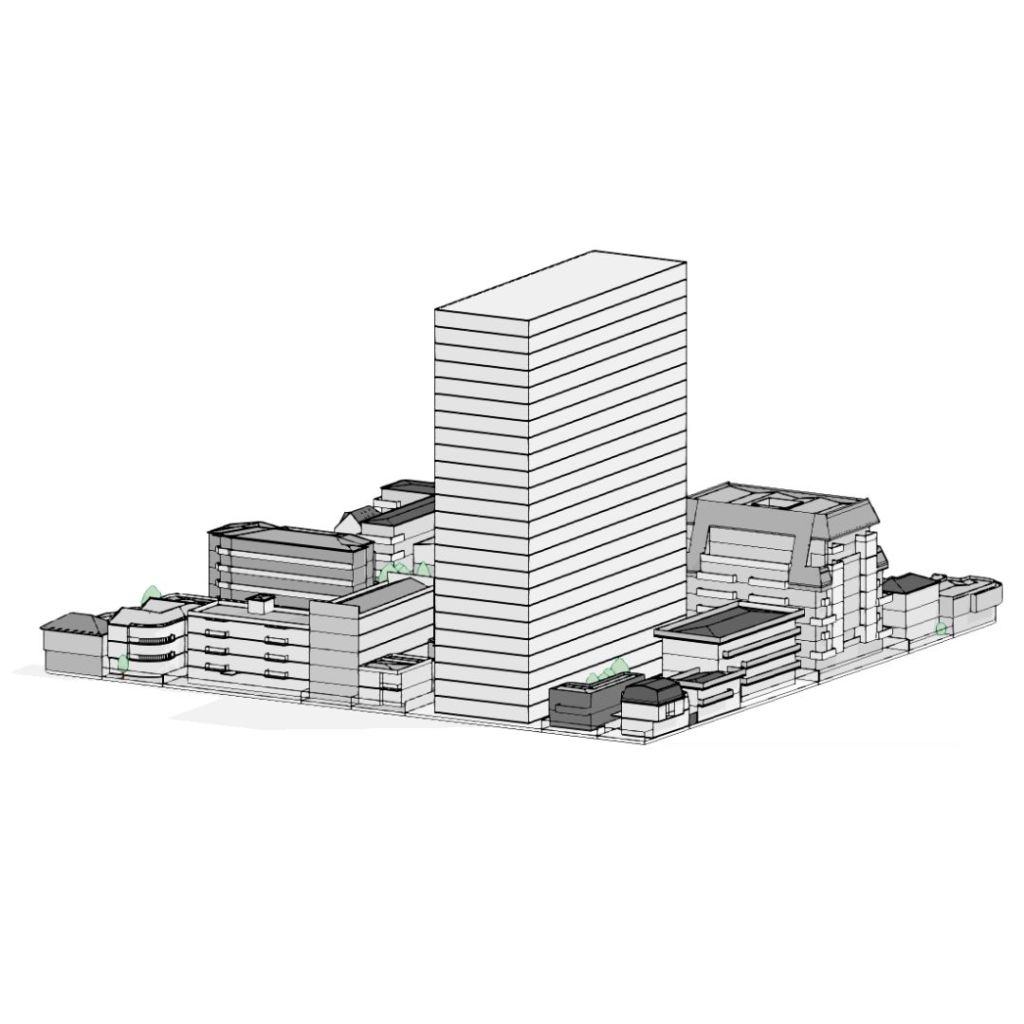

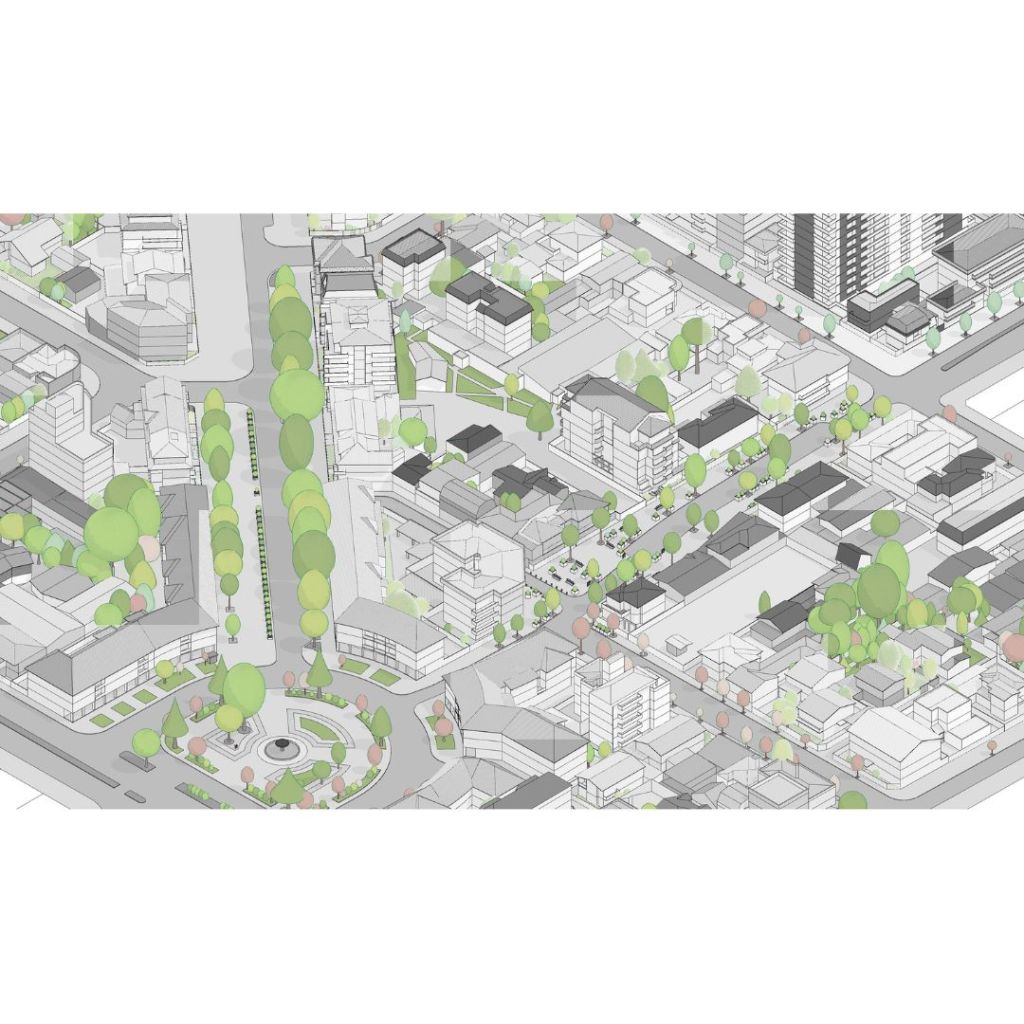

Para ello modele detalladamente el contexto con los edificios cercanos que generarían los mayores conos de sombras era lo principal, pero un según uso era generar las piezas para cortar una maqueta en cartón en máquinas CNC. (2×1) El contexto es en la ciudad de Concepción, Chile, en los análisis urbanos posteriores se puede ver gran parte de la comuna.

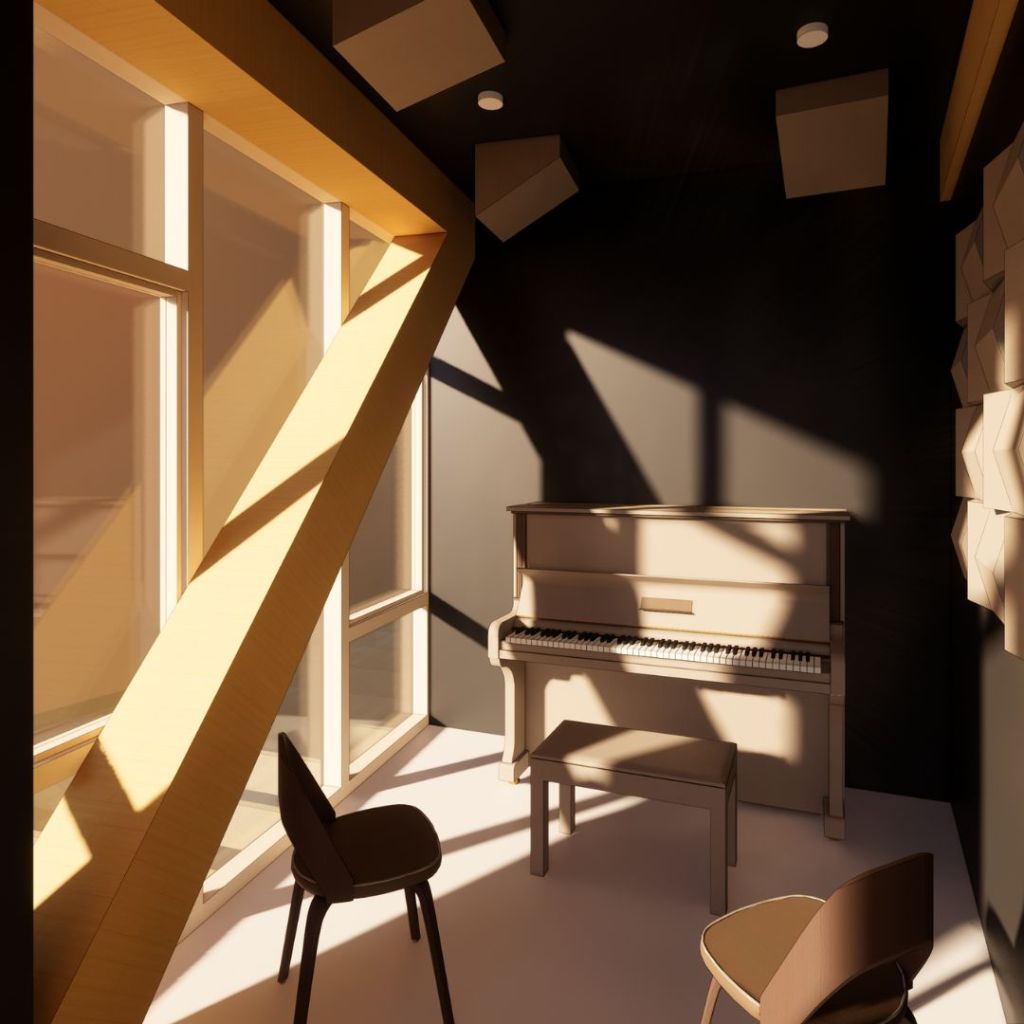

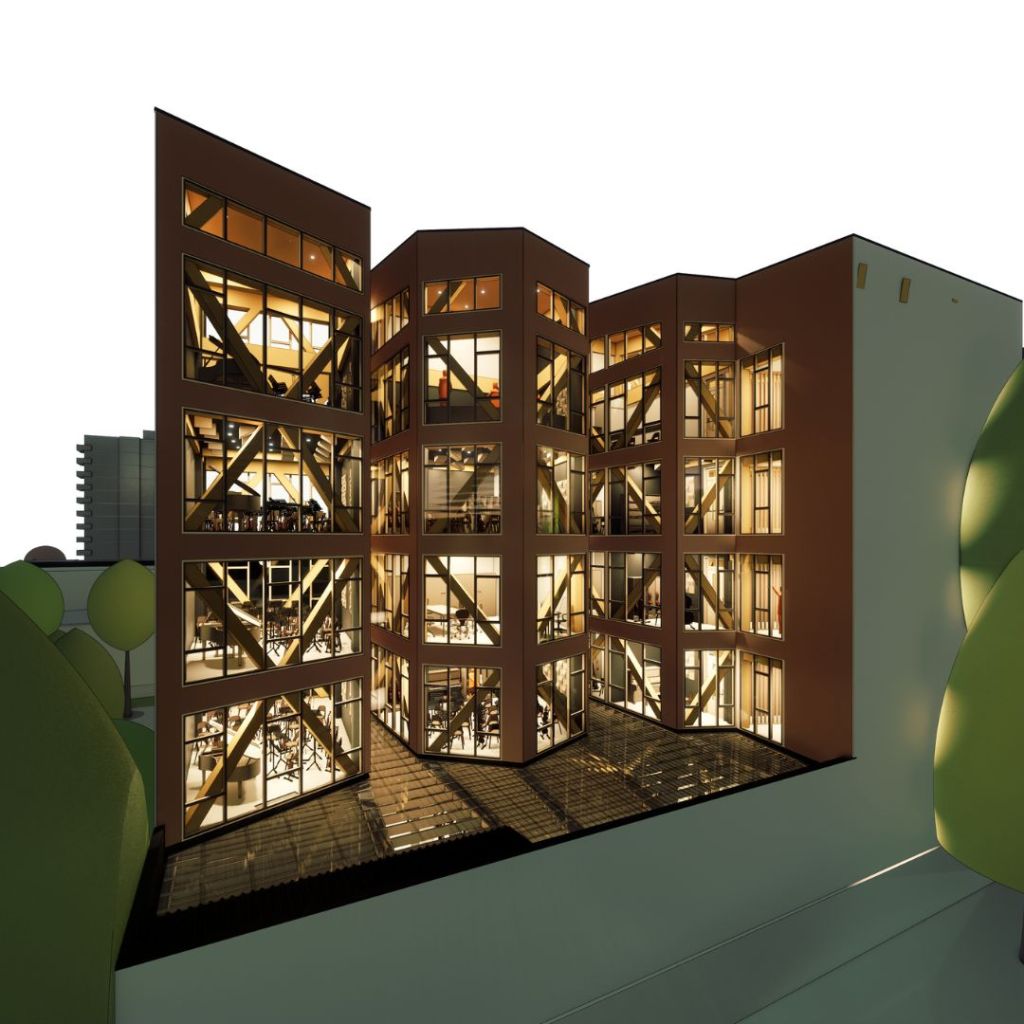

Tener un modelo urbano georreferenciado es fundamental en Revit para obtener un recorrido del sol correcto, yo centre mis análisis en los horarios de funcionamiento de este conservatorio de 15 a 18 horas, también incorpore iluminación artificial y el proyecto funciona a modo de lampara. En mi caso modele detallado, pero con la volumetría de los vecinos es suficiente para encontrar los conos de sombras.

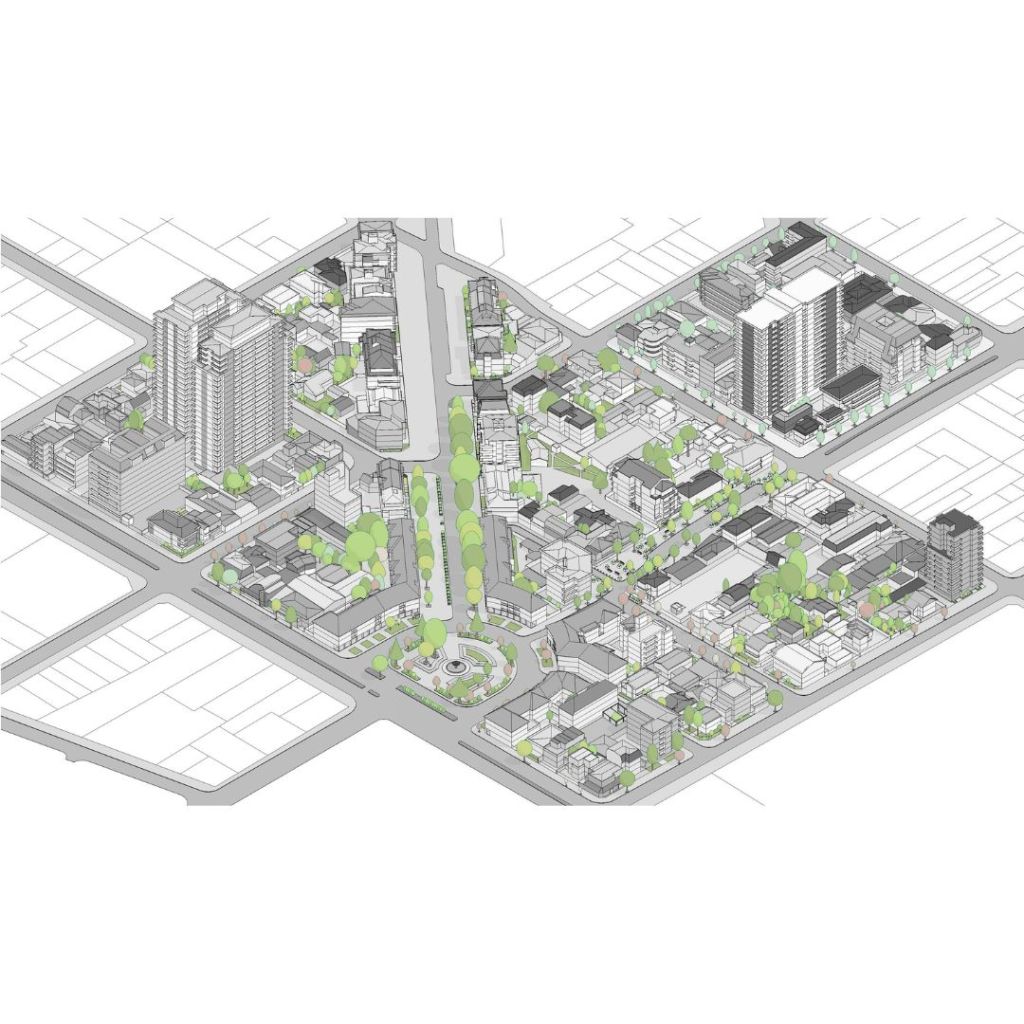

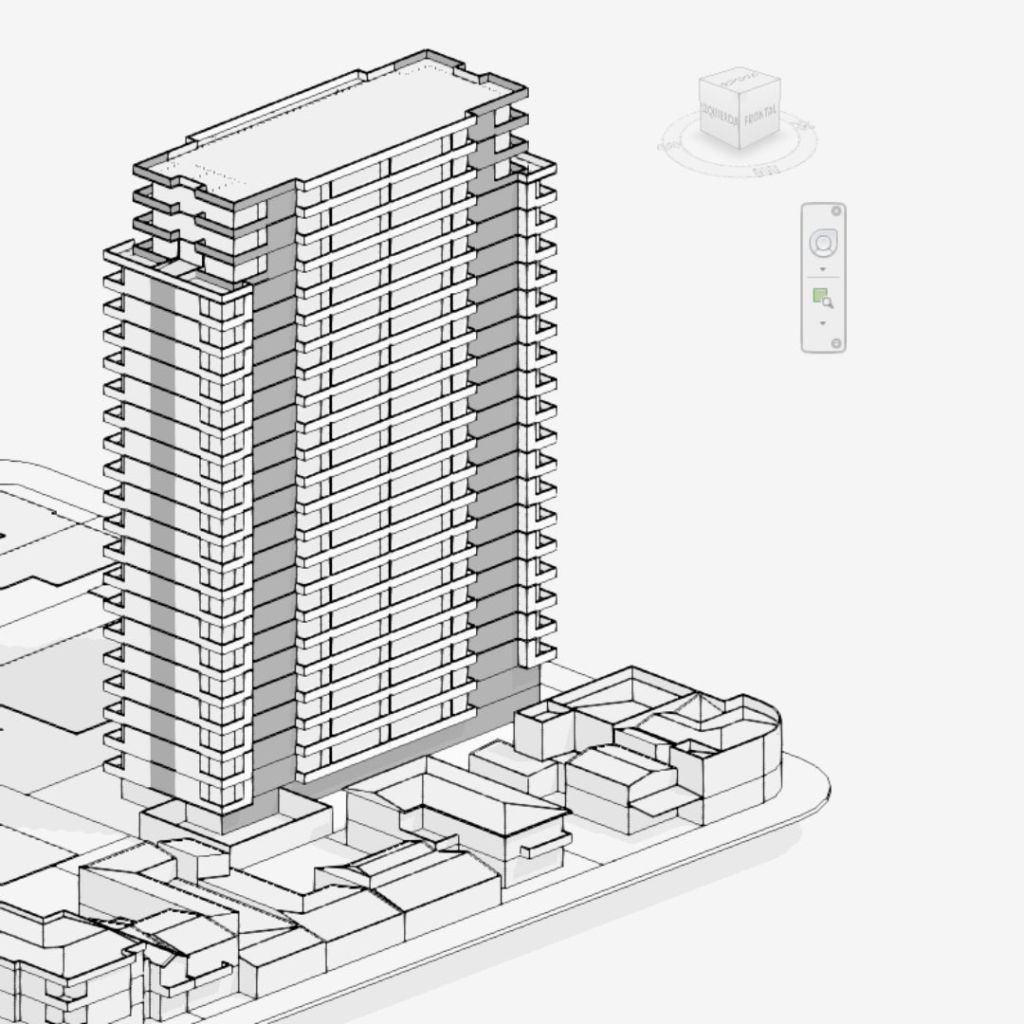

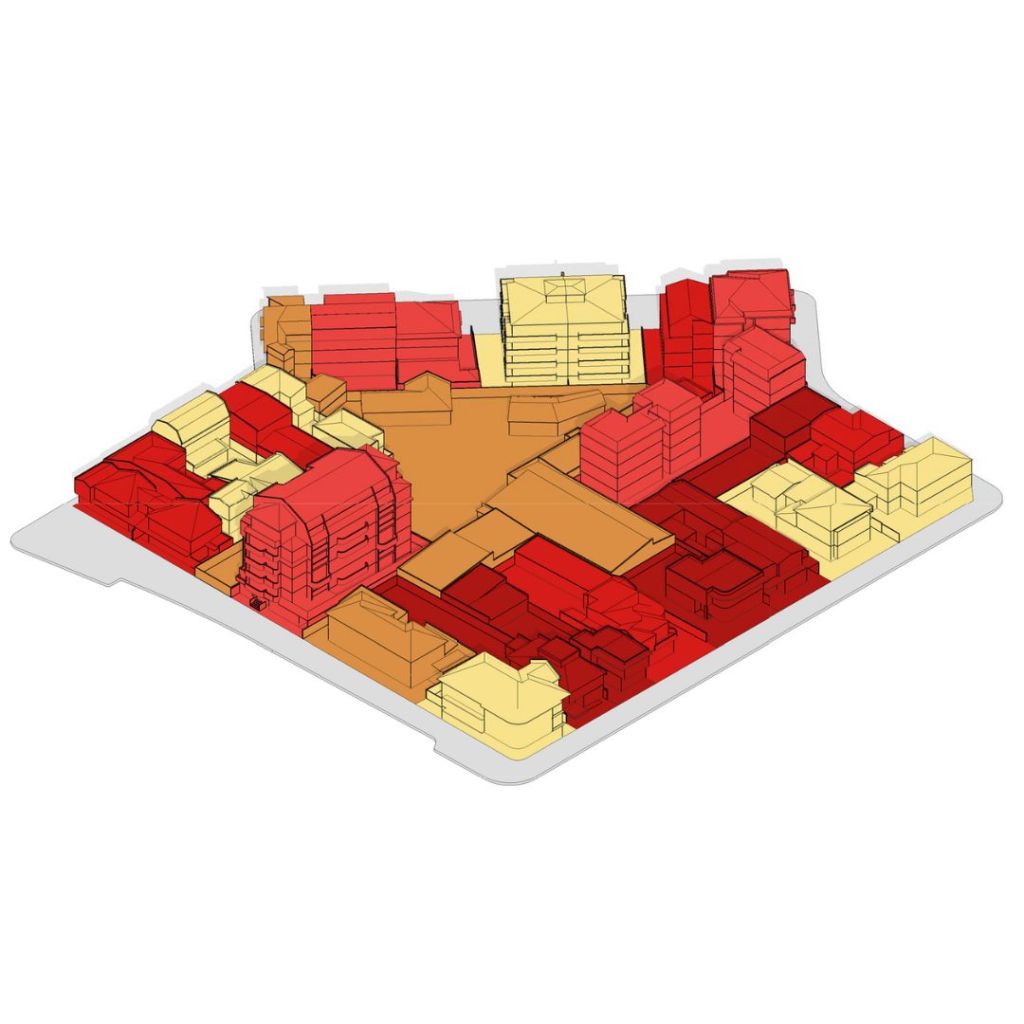

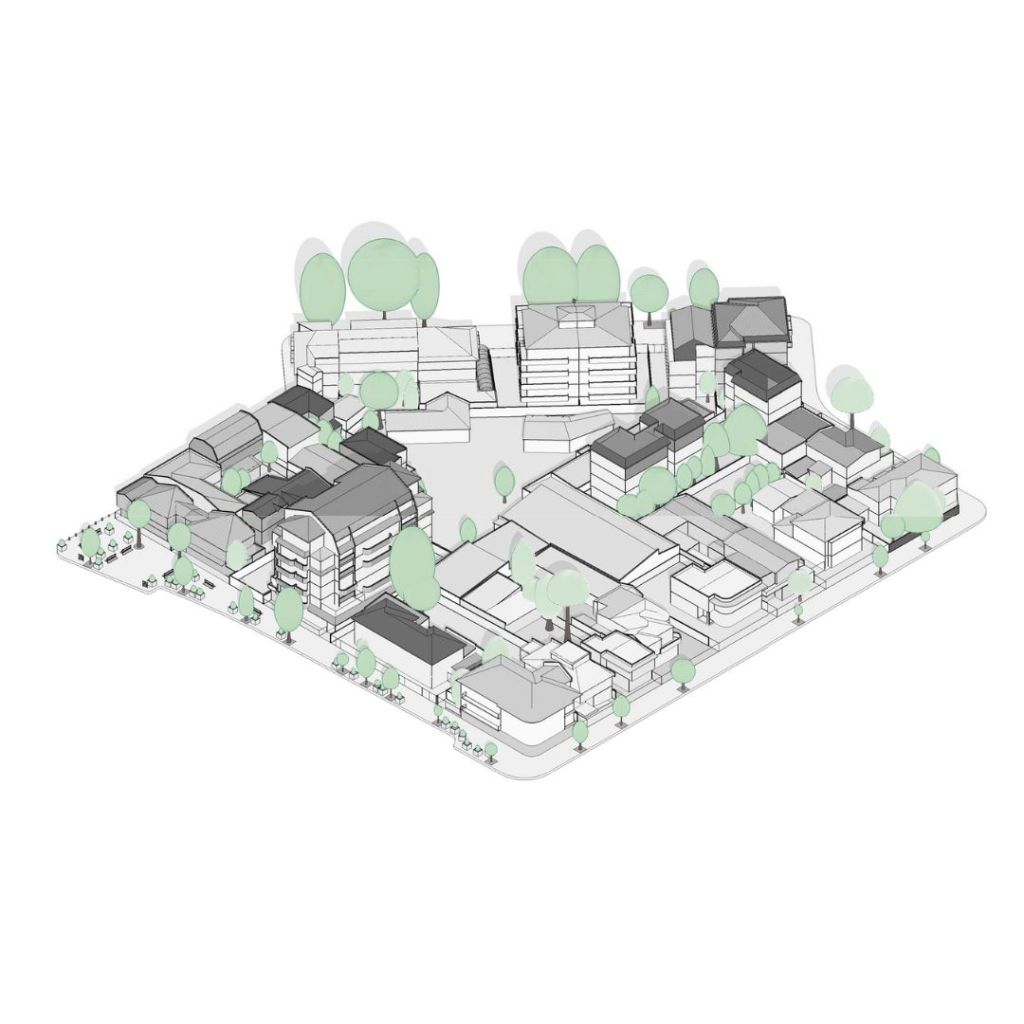

El levantamiento de información fue a partir de CAD de Levantamientos Urbanos, Google Earth y Google StreetView y la modelación detallada de cada manzana alrededor del proyecto venia acompañada de plantillas para aislar las piezas y contornos para cortar en CNC como les comentaba.

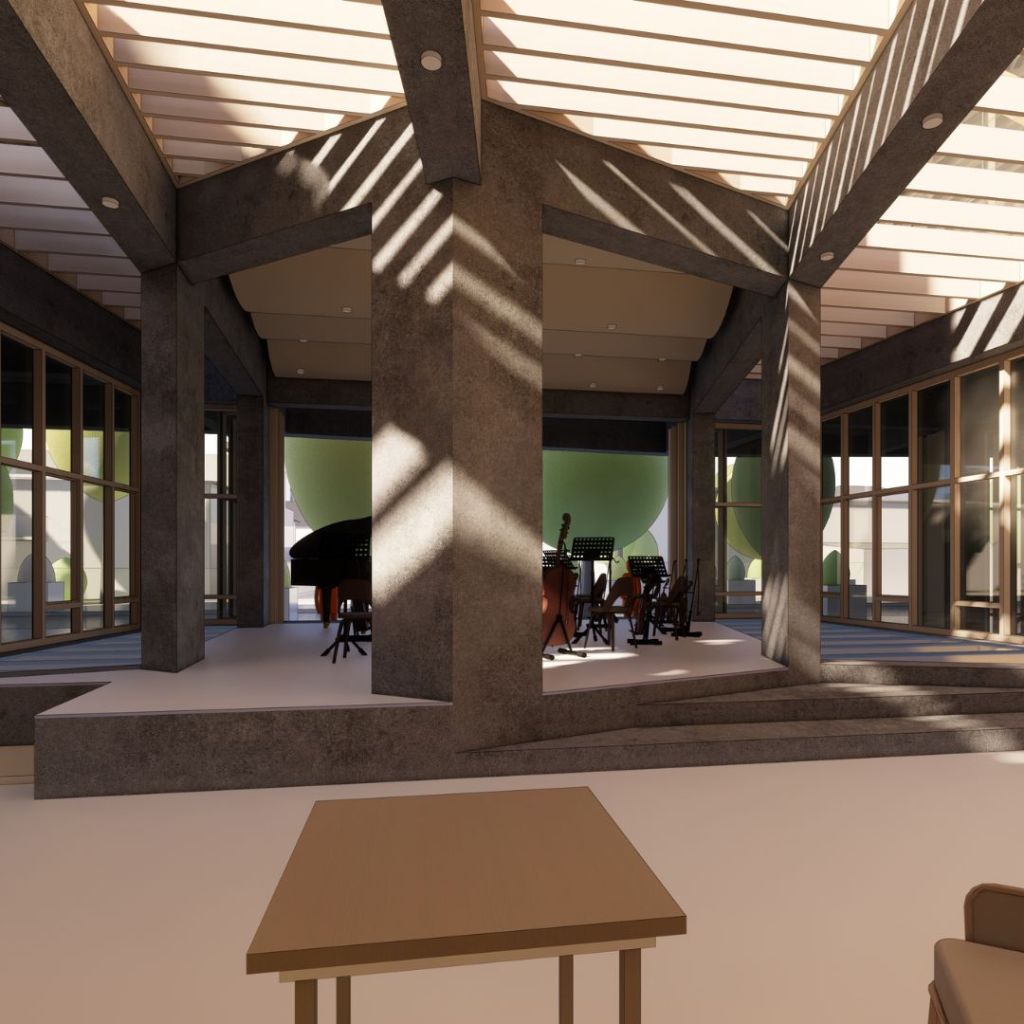

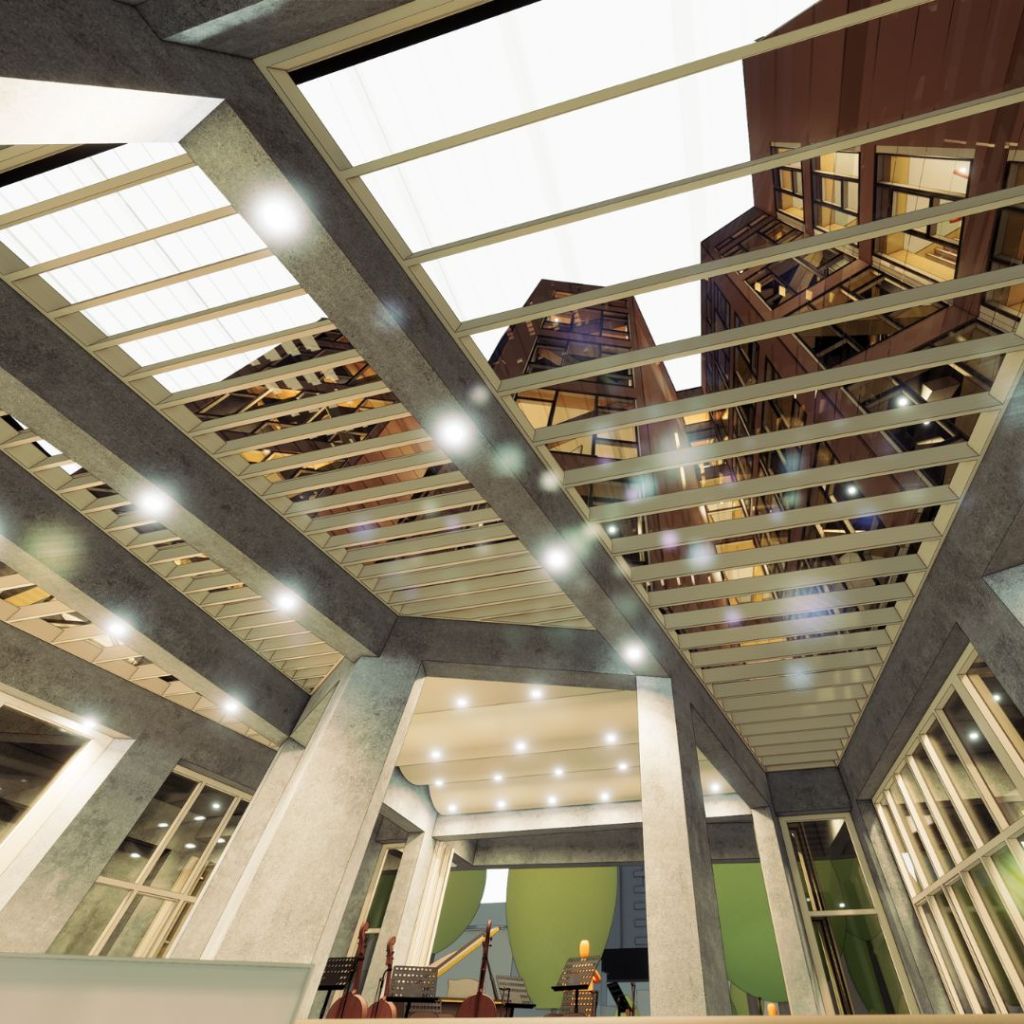

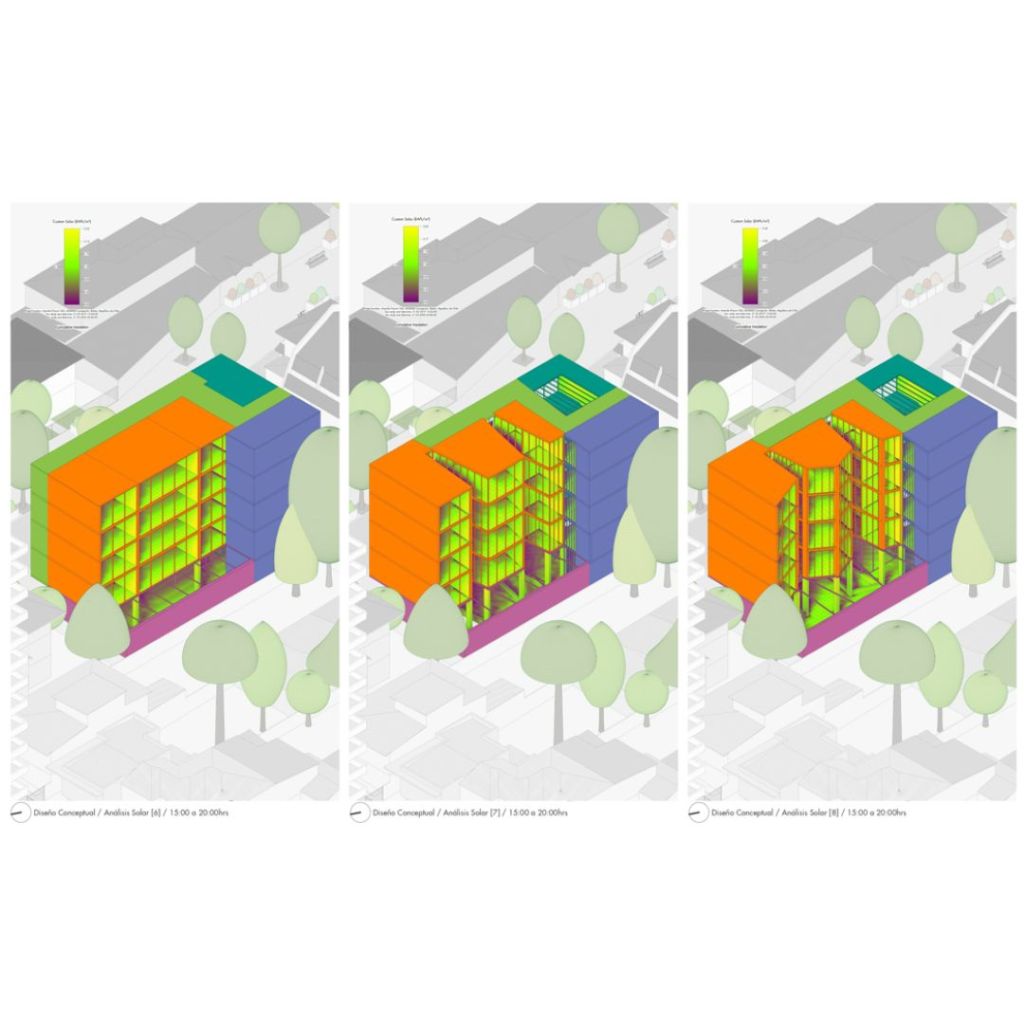

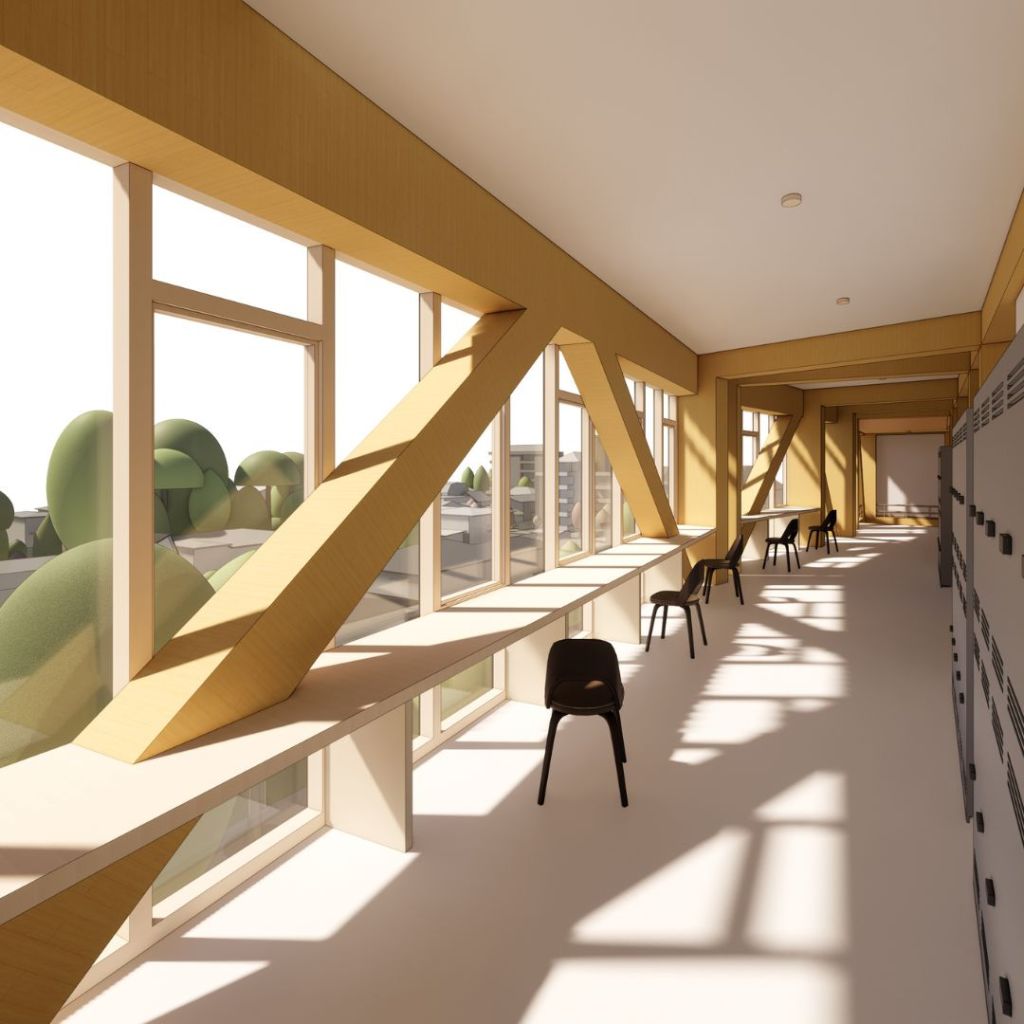

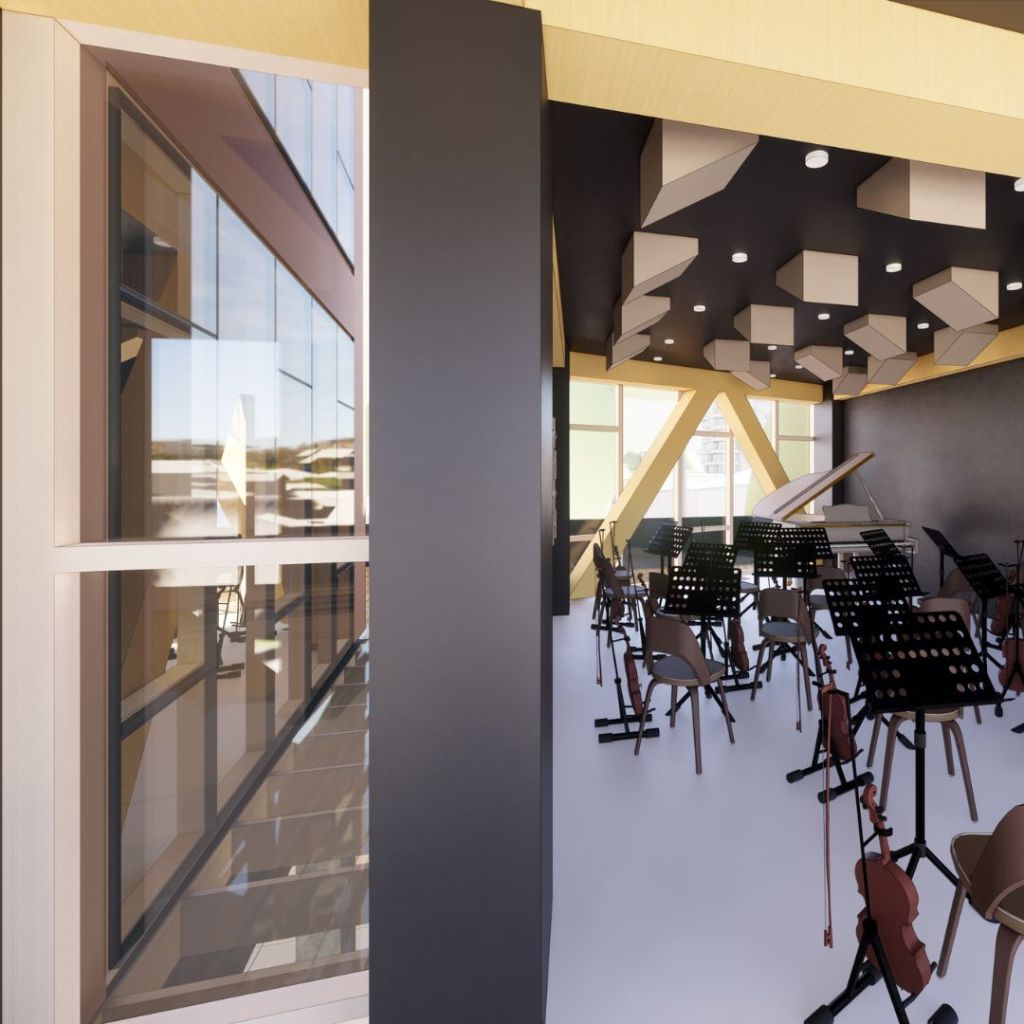

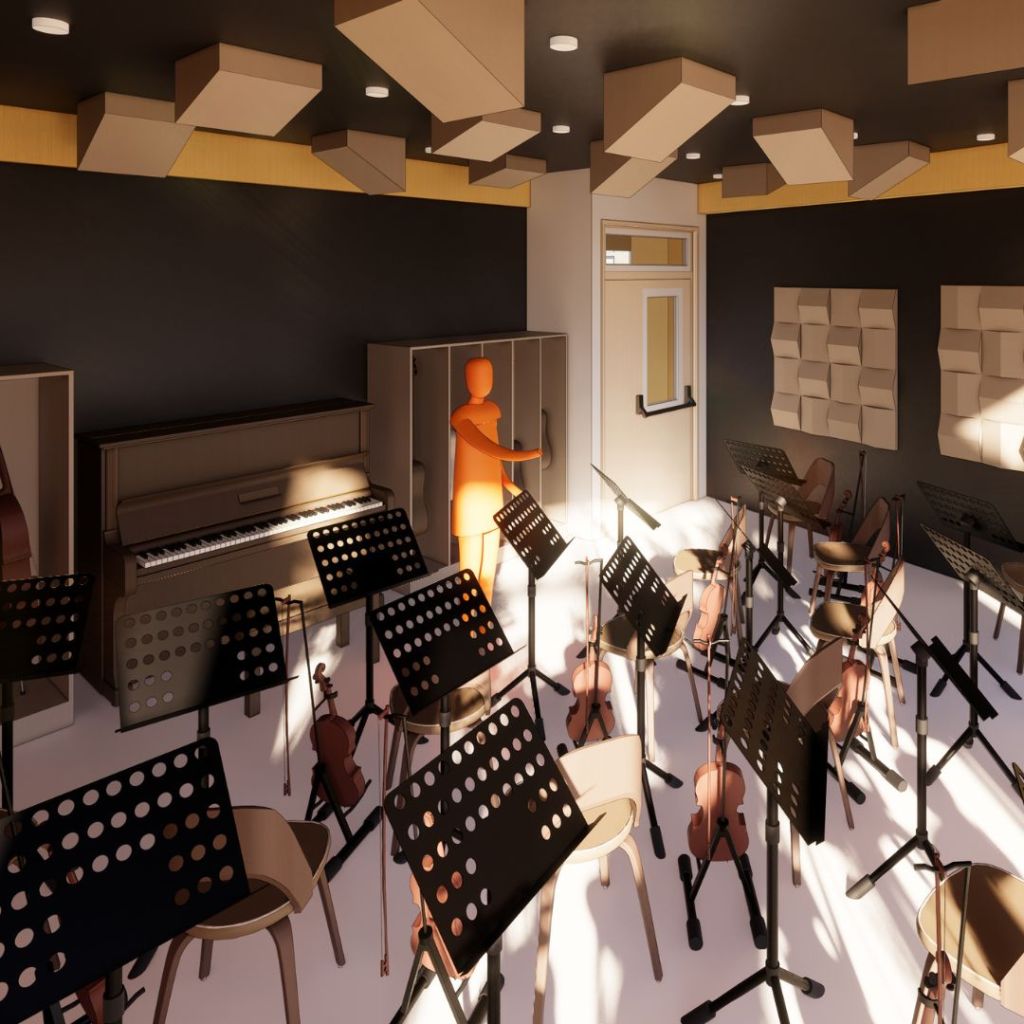

El análisis lumínico lo genere en Insight desde el modelo de Revit y esquematice el proceso en que buscaba mejorar la iluminación de las aulas generando unos vacíos dentro del volumen.

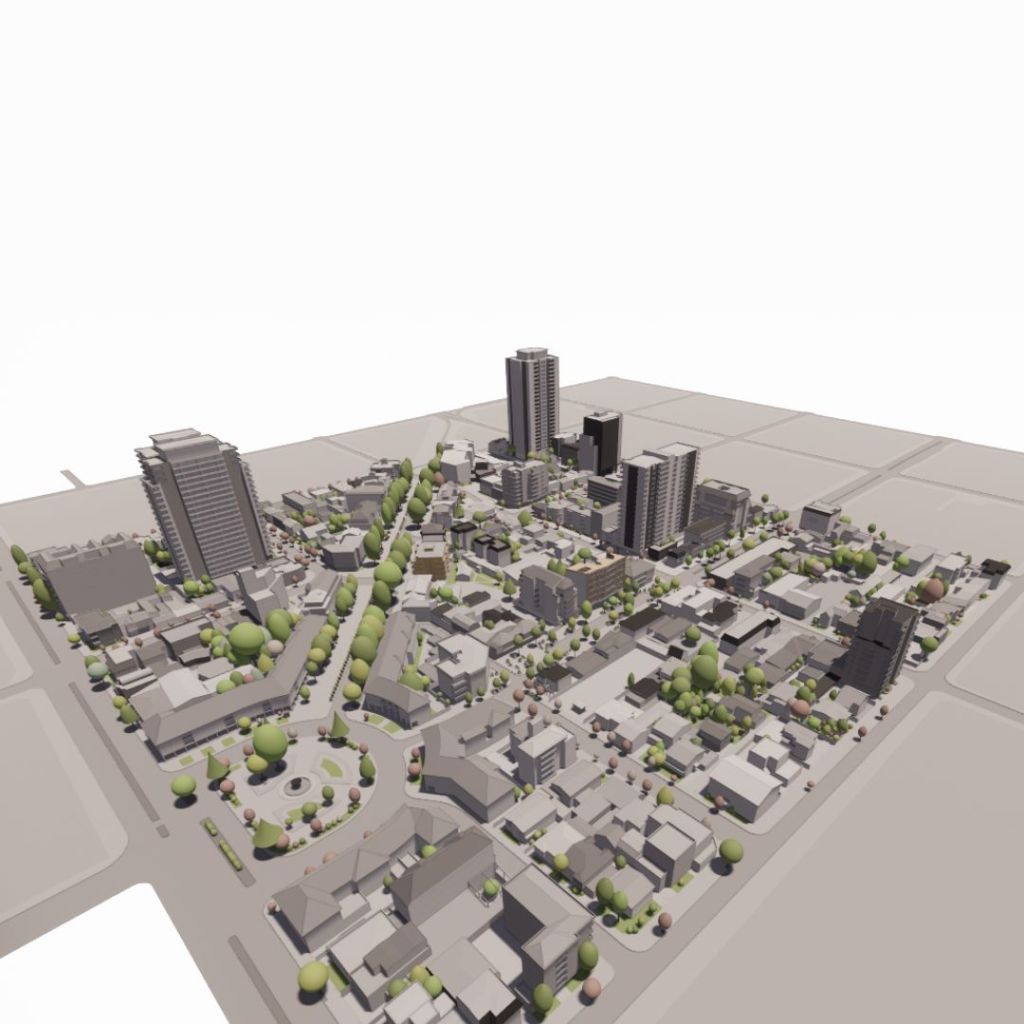

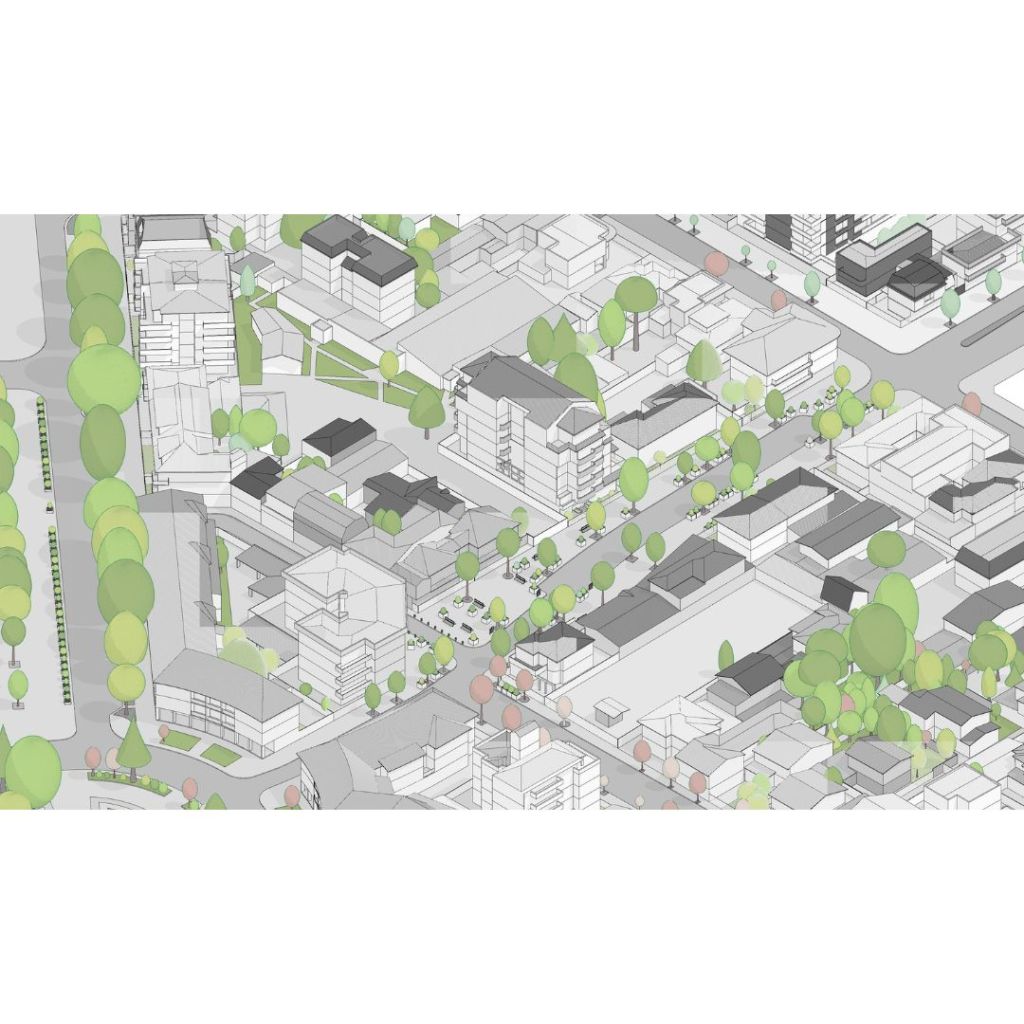

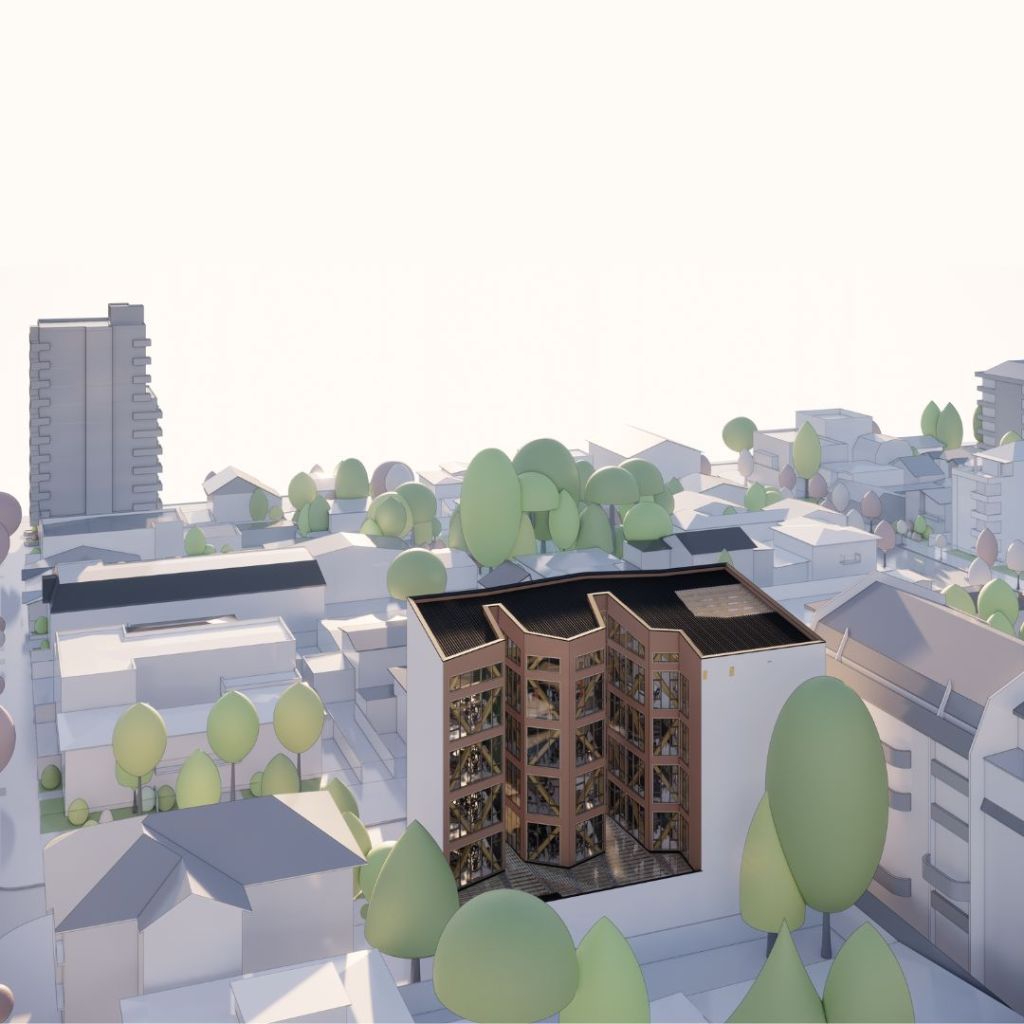

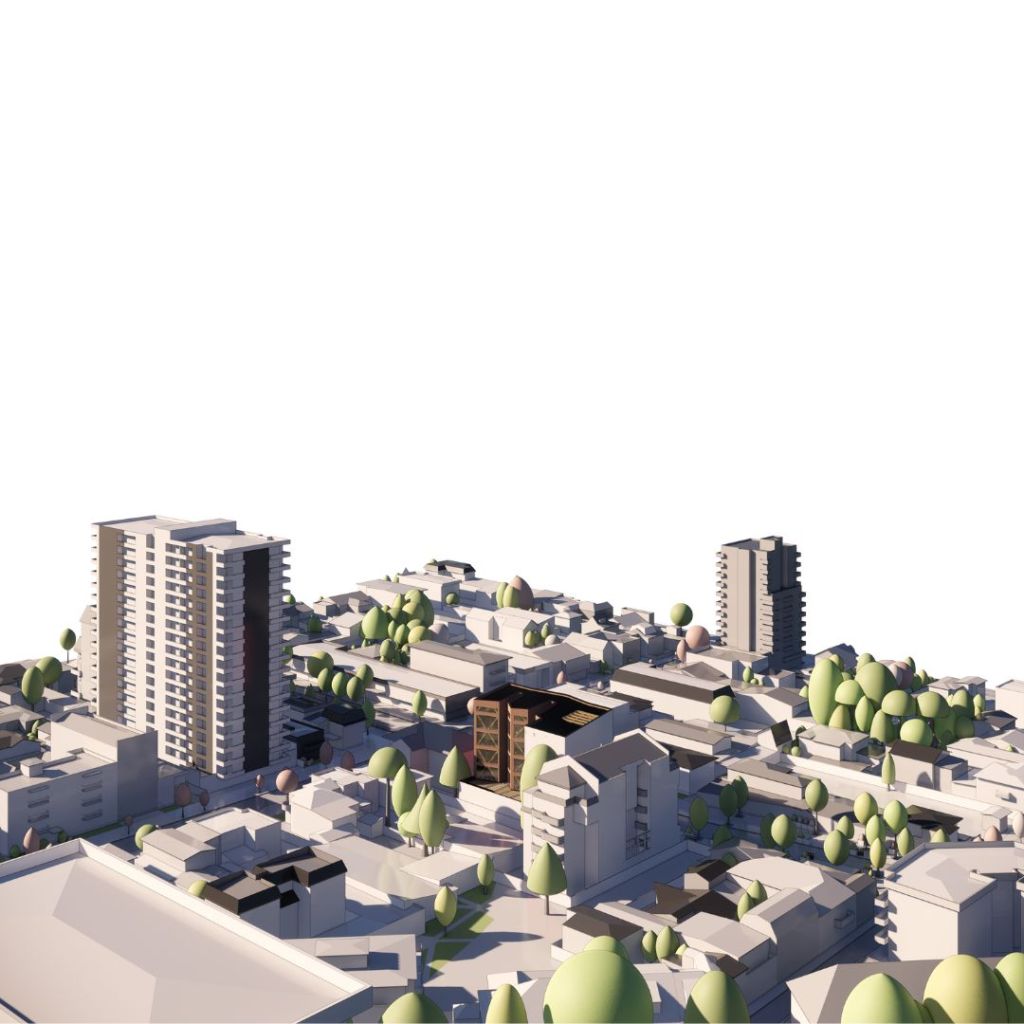

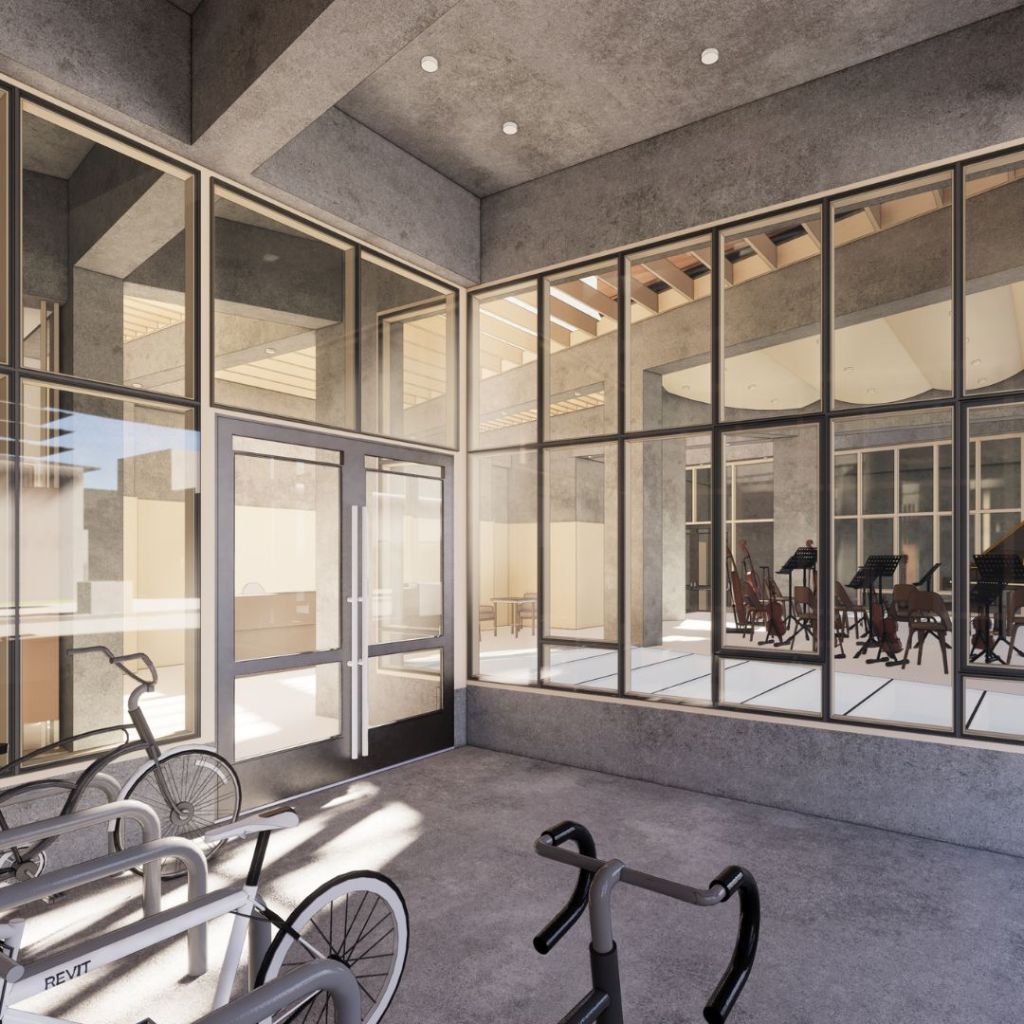

En las imágenes que he dejado se ve el proceso, desde el modelado volumétrico para las primeras decisiones de diseño hasta evolucionar a un modelado detallado por razones como fabricación de la maqueta física o una visualización más urbana.

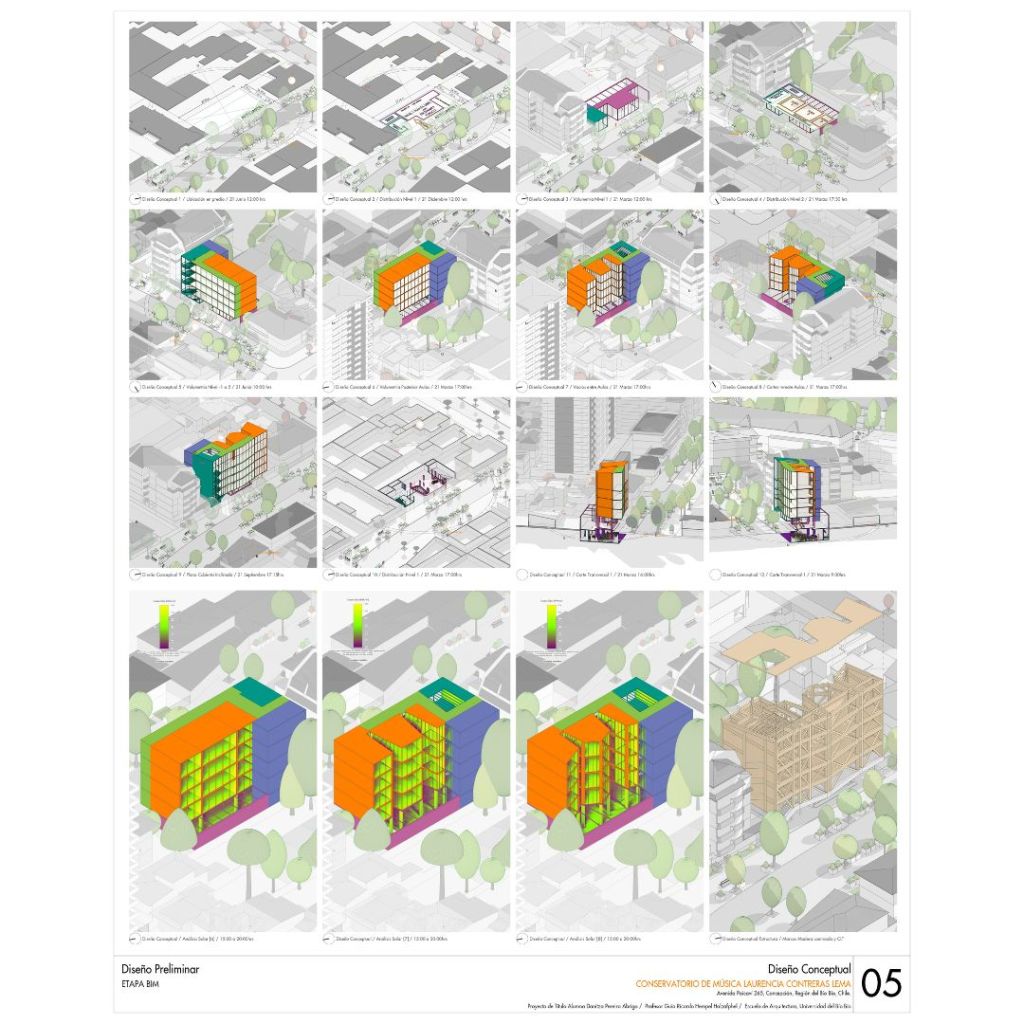

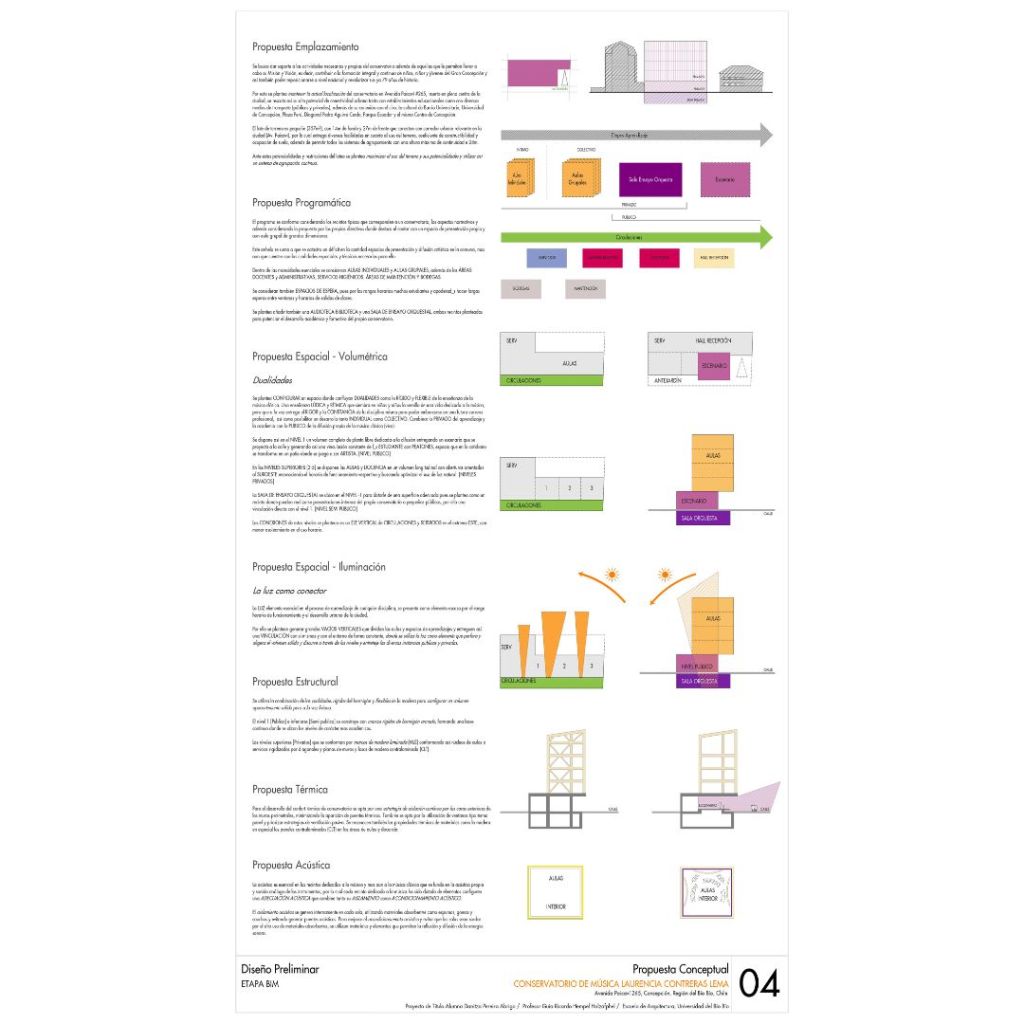

En las laminas numeradas 04 y 05 se ven los esquemas y resultados de análisis, todo esta dentro de Revit y es genial no tener que realizar post producción. Mi diseño cambio de un bloque solido a un bloque quebrado por entradas de luz para optimizar el uso horario de la edificación. Los usos BIM y estos softwares nos permiten simular estas riesgosas decisiones de diseños en etapas tempranas, ver si funcionaran o no, además de poder evaluarlas en su sostenibilidad y costos.
Danitza Abrigo, Concepción, Chile
Post original en mi cuenta de Instagram @dani.bim.manager
