Uso BIM – Estimación de cantidades y costos

En estos años de trabajo siempre he cubicado mis proyectos, primero solo con herramientas nativas de Revit y me tomaba mucho tiempo unificar los datos correctamente.
Ahora llevo unos años con este desarrollo de rutinas o grafos en Dynamo para extraer las mediciones directamente de todo un modelo con las partidas, unidades y valores de cantidades correspondientes.

Mi proceso consta de varios pasos automatizados donde se resuelven los cálculos de cantidades o lo que llamarían los parámetros Qto en IFC, luego otro proceso que asigna los parámetros de Ítem, descripción, unidad y con ello la cantidad correspondiente según el elemento y la partida.

Debemos considerar que “No todos los hormigos van a la misma partida ni todos los elementos necesitan moldaje en las mismas caras”.

Con esto solo tengo que preocuparme de modelar y actualizar estas cubicaciones antes de extraer tablas totales de cada modelo y que en este caso unifique en Excel para compararlas con las cubicaciones del mandante.

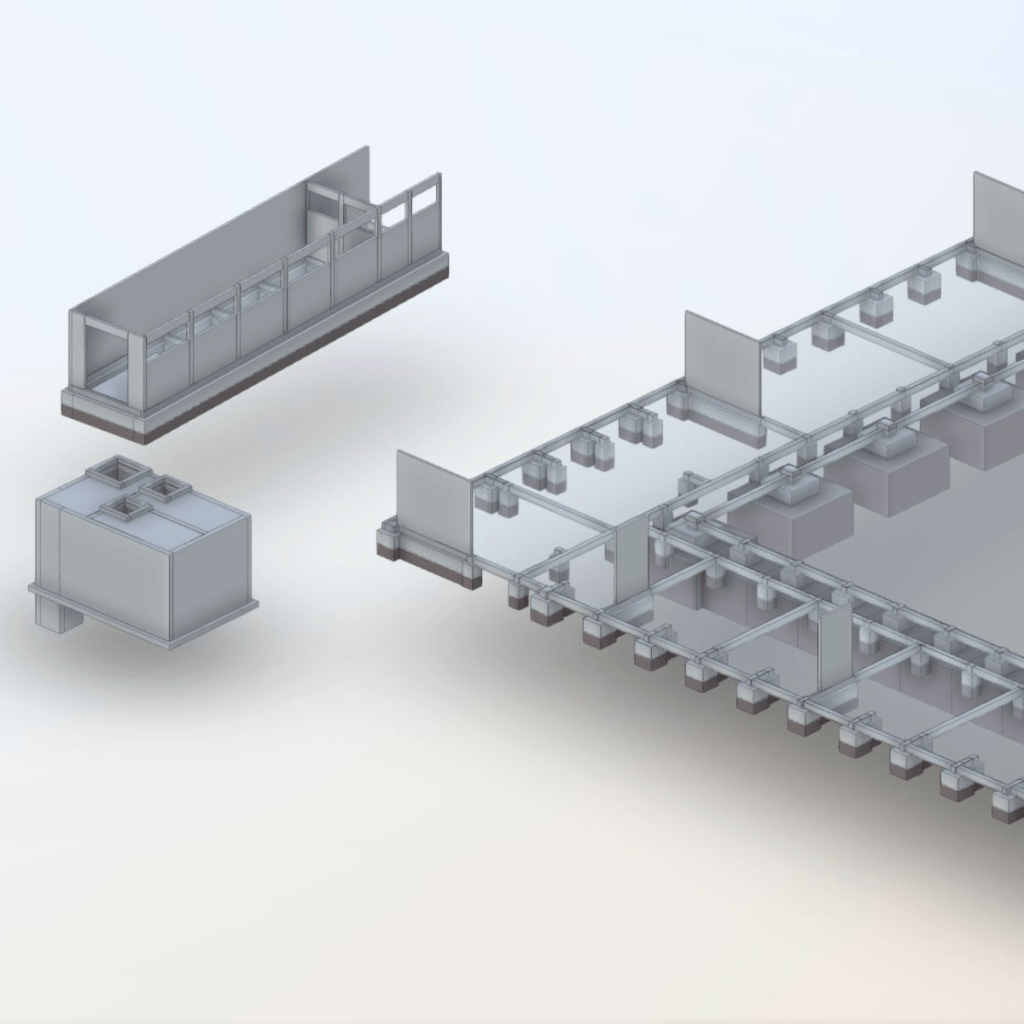

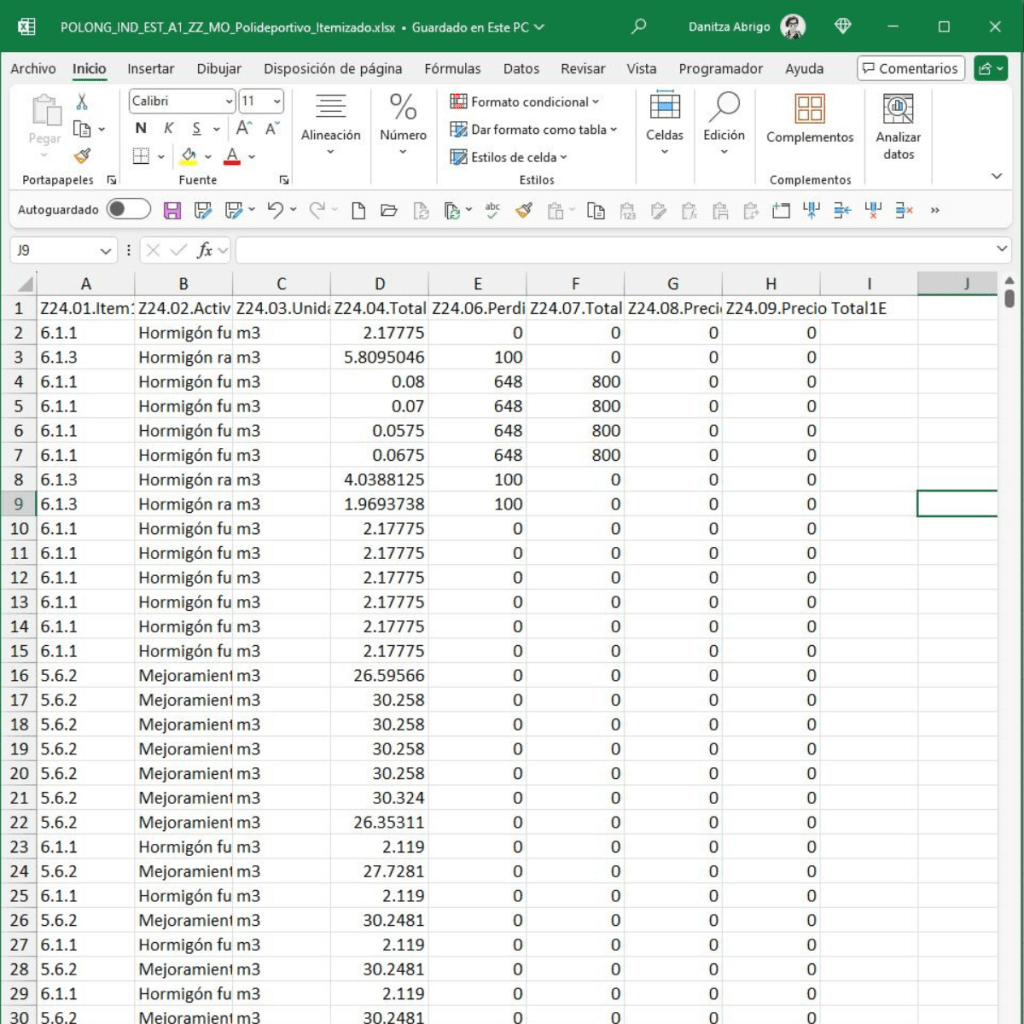

En las imágenes muestro la parte de modelo medido y las tablas asociadas.

En la comparativa agregué 3 columnas. Primero los valores desde el modelo BIM, la segunda marcando la diferencia y la otra mostrando el porcentaje extra o menos que se midió, este debería tender a 100% para tener las mismas cantidades entre oficina técnica y el modelo BIM.

Queda a discusión y evaluación cuanto cuadramos en obra y cuánto vale la resolución de estos problemas de forma previa antes de ejecutar un proyecto.

__me siento jugando a los sims en mi vida__
