Dani BIM – Estudio sobre SDI Chile 2013- 2024

En el área de la construcción digital, tanto en Chile como en el mundo, se repite un problema constante y es que, mientras más normas, estándares y requisitos se generan buscando eficiencia, se pasa un poco. Terminan pidiendo todo lo que pueden pedir, generando una barrera de entrada a nuevas profesionales al enfrentarse a proyectos llenos de requisitos engorrosos. Debemos generar e ingresar grandes cantidades de datos que muchas veces son innecesarios para la tipología del proyecto, pero la rigidez de algunos SDI, PEB o contratos nos obliga a cumplir, y muchas veces nuestro mandante de algún municipio pequeño o ministerio que está comenzando a implementar aún no cuenta con las herramientas para revisar. En un punto, ambas partes están comenzando.

Si queremos promover e implementar el BIM debemos comenzar con los Objetivos o Usos BIM esenciales para cada proyecto y centrarnos en validar la calidad de esa información para utilizarla en etapas futuras e ir pasando de un simple Modelo BIM a un Gemelo Digital vivo.

SDI BIM en Chile

Actualmente, he reunido 40 SDI (Solicitud de Información) o TDR (Término de Referencia) de proyectos en Chile que requieran BIM desde 2013 al 2025. He aplicado directamente y asesorado en otras, pero todas las he vivido de alguna manera, así que sé lo que estaba bien, lo que falta y lo que estaba de más.

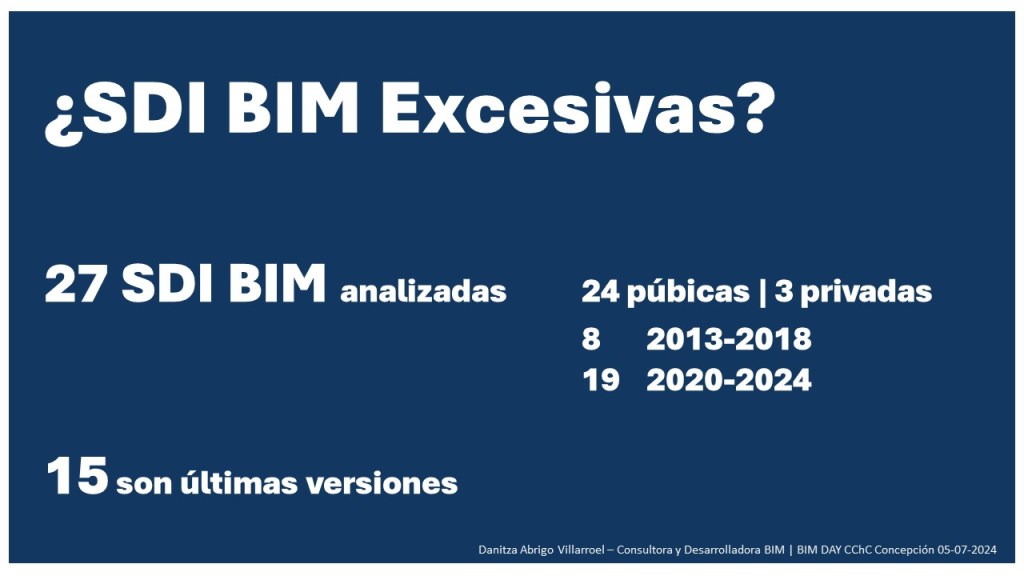

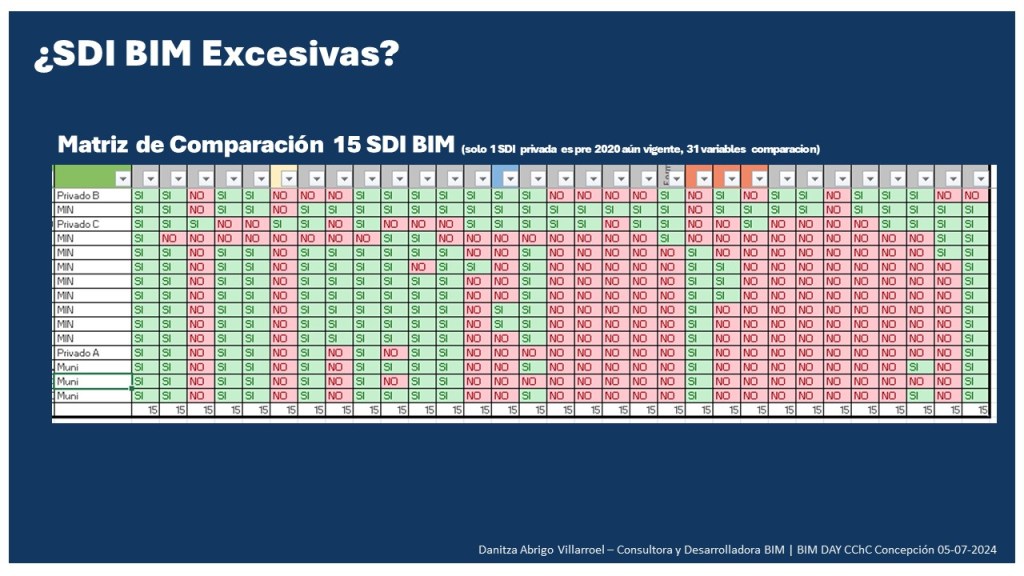

Aislé una muestra de 27, principalmente por tipología, mandante y últimas versiones, donde quedaron 24 de proyectos públicos y 3 de mandantes privados; de estas extraigo rápidamente similitudes y diferencias o particularidades:

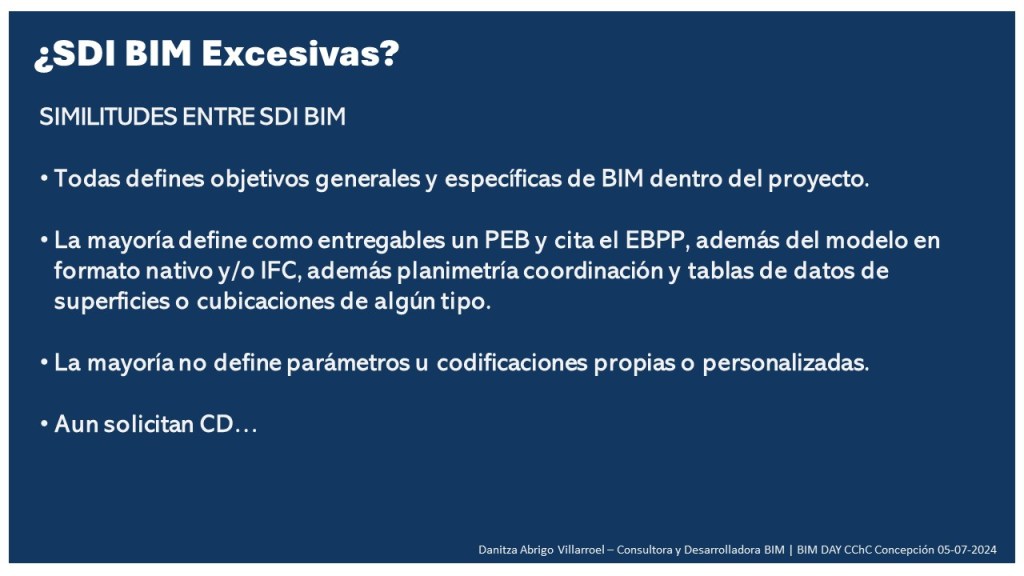

Similitudes

• Todas definen Objetivos Generales y Específicos para utilizar BIM dentro del proyecto.
• Casi todas solicitan generar un PEB y citan el EBPP.
• Solicitan formato nativo e IFC.
• Solicitan planimetría de coordinación, tabla de superficies y cubicaciones simples.
• La mayoría no entrega codificaciones personalizadas o itemizadas.
• Solicitan todos los parámetros posibles de la Matriz de Entidades del EBPP.
• Solicitan CD… por suerte no nos quedamos en el VHS…

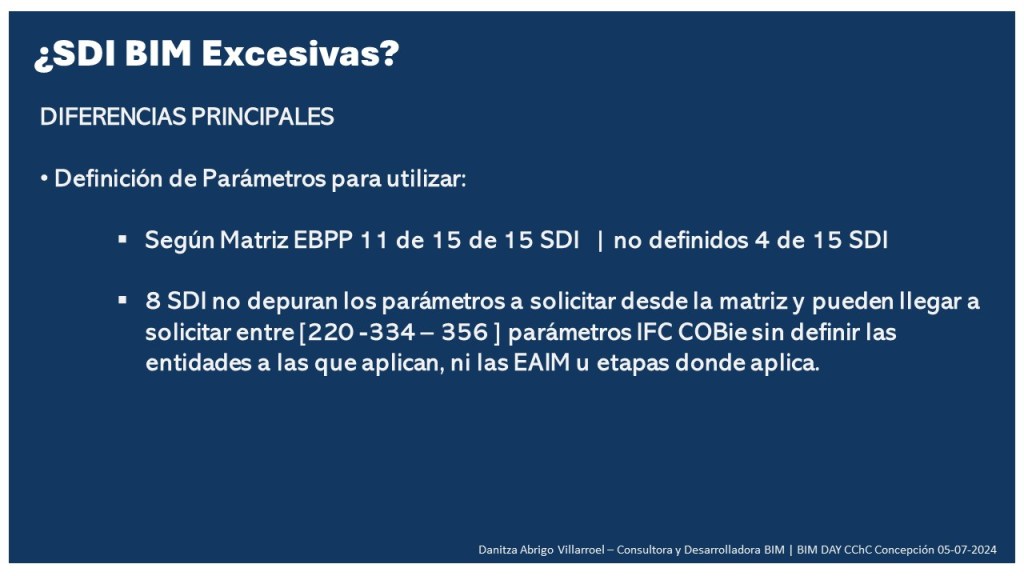

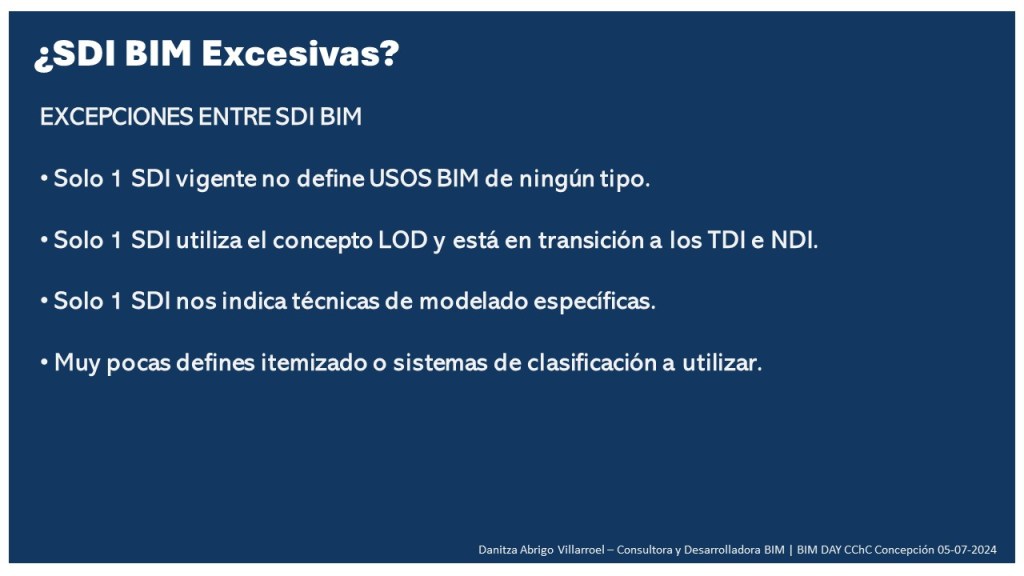

Particularidades

• Una SDI que aún veo por ahí es pre-EBPP (Estándar BIM para Proyectos Públicos).
• Otra SDI de mayor exigencia define técnicas de modelado y definiciones de parámetros para ajustarnos a su sistema de revisión BIM interno.
• Y, por otro lado, una SDI de un mandante con años en esto nunca se cambió a los NDI o TDI, siguió utilizando los conceptos de LOD LOIN.

Sobrecarga de Parámetros

Dentro de mi experiencia como Asesora BIM, uno de los mayores problemas de mis clientes con sus entregables es cumplir con todos los parámetros solicitados en el modelo nativo y en IFC.

Esto genera una sobrecarga en las horas de modelado; pasan horas llenando parámetros de forma manual o detallando un NDI / LOD altísimo. Yo lo soluciono automatizando lo que más se pueda, luego terminando con modelos pesados, lentos de mover y revisar y sin sentir que esto sirvió de algo porque se pierde la continuidad del uso del modelo entre una etapa y otra, como diseño y construcción.

Esto va creando ciertos anticuerpos con respecto a si esto del BIM sirve tanto como dicen, y claro, si tenemos que navegar entre más de 300 parámetros de la matriz, filtrar, rellenar, configurar. Luego no vemos el retorno de esto; de alguna manera nos quedamos con la sensación de que esto estuvo de más, y la verdad, muchos de esos parámetros estaban de más y algunos hasta duplicados…

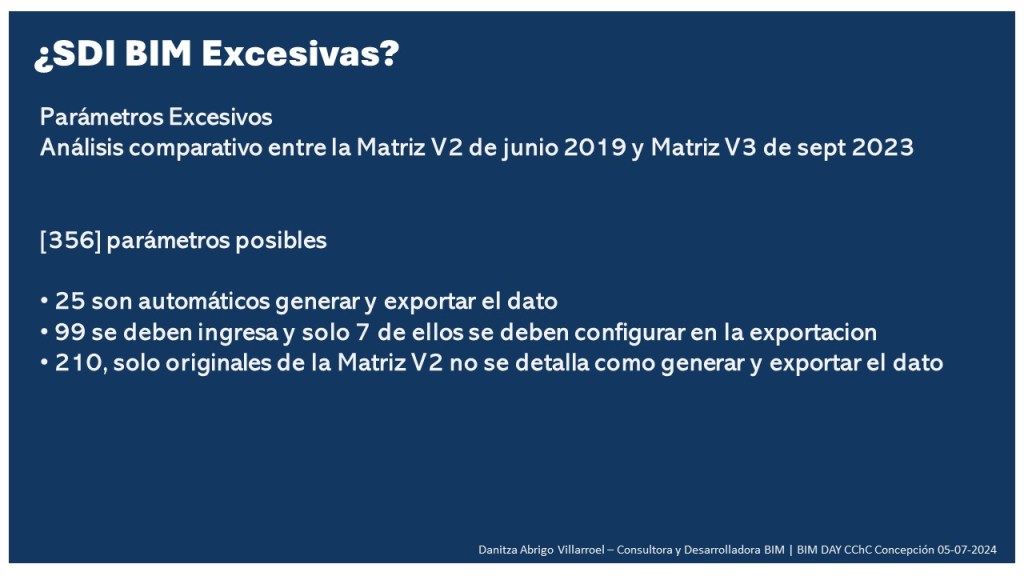

Otro problema es qué versión de la matriz citaba la SDI; si requerían la matriz V2 de 2019, teníamos 356 posibles a rellenar si aplicaban todos los usos y etapas, como un ministerio hace… Luego está la matriz V3  de 2021; teníamos 220 parámetros posibles.

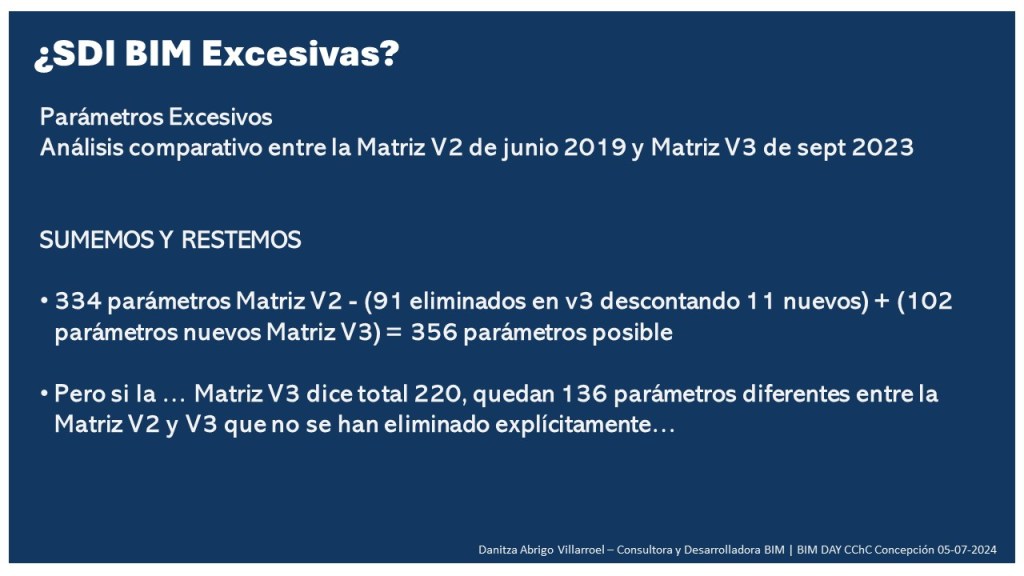

El mayor problema era cuando no especificaban cuál, porque si comparamos, sumamos y restamos, quedamos con 356 parámetros posibles…

• Matriz de entidades V2 de 2019
  • En la Tabla de Resumen solo aparecen 303, pero hay 22 parámetros ocultos dentro de otros; sumemos que en las fichas aparecen 9 nuevos, lo que nos deja un total real de 334.
  • 16 parámetros de la Tabla de Resumen nunca se citan en las fichas de entidades, es decir, quedan sin uso.
  • 104 aplican a una sola entidad, en su mayoría a IfcSite e IfcProject.
  • 27 aplican a dos entidades
  • Y podríamos decir que 106 parámetros son comunes a 21 entidades BIM principales.

• Matriz de entidades V3 de 2021
  • 220 parámetros en Tabla de Resumen
  • Nos mencionan que eliminaron 91 parámetros de la V2, pero si comparamos, 11 son nuevos, no venían en la V2 y por ello solo se eliminaron 80.
  • Si seguimos comparando con la V2, tenemos 102 parámetros nuevos, todos con entidad, NDI y TDI especificados.
